襄阳汽车生产车间供水系统解决方案,车间生产循环水变频控制系统。

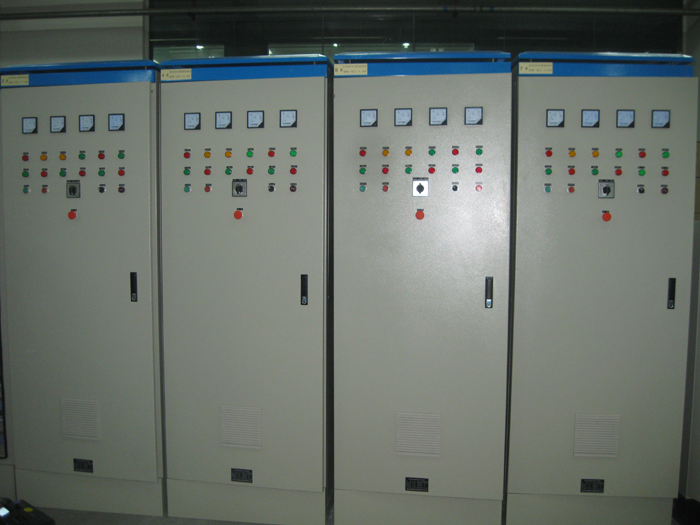

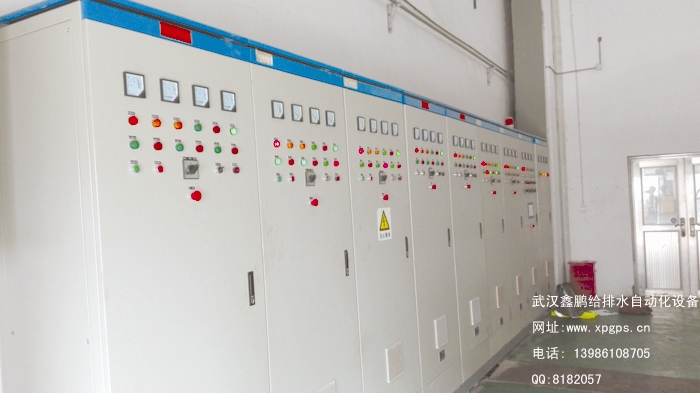

一、 电气控制柜布置图
|
9、冷却塔供水泵组2控制柜 |
8、冷却塔供水泵组1控制柜 |

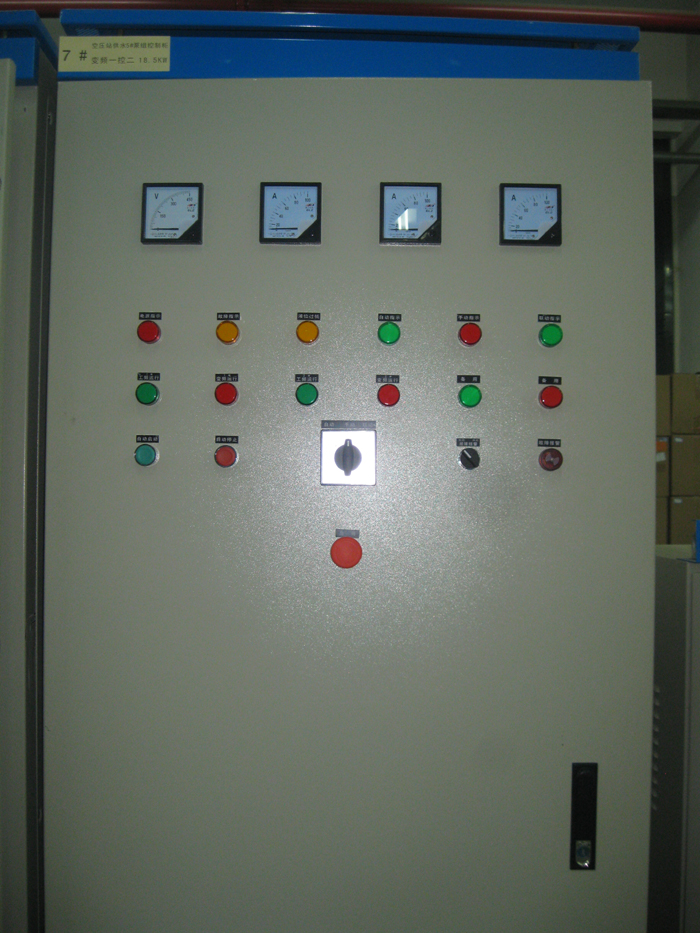

7、空压站供水泵组5控制柜 |
6、车间供水泵组4控制柜 |
5、车间供水泵组3控制柜 |
4、车间供水泵组2控制柜 |
3、车间供水泵组1控制柜 |
2、主控制柜 |
1、动力配电柜 |
二、各控制柜说明
1、动力配电柜（1#柜）功率 600KW,进线方式: 下进下出,总断路器1000A，分断路器160A，共9路；其中正常使用8路，预留1路备用。

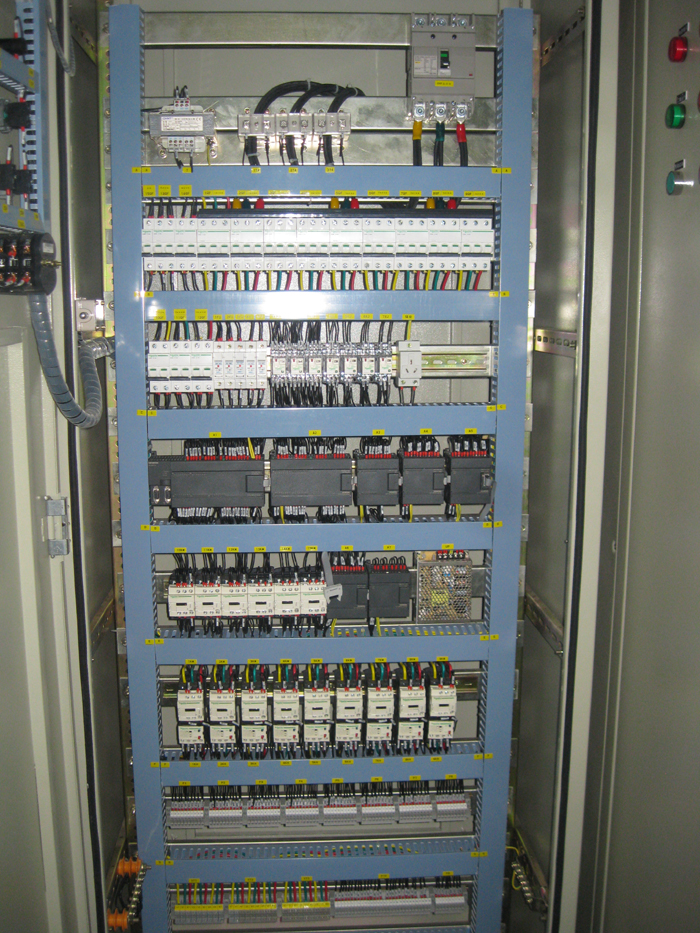

2、 主控制柜（2#柜）顶部配报警旋转灯（带声音）,西门子S7-200+10寸的彩屏,主要电气元件：施耐德,带风机控制回路;
