中国人民解放军3604工厂生活静音管中变频供水泵组

作者：鑫鹏自动化　来源：本站原创　日期：2015-4-6 10:11:47　点击：3934　属于：无负压变频供水应用案例

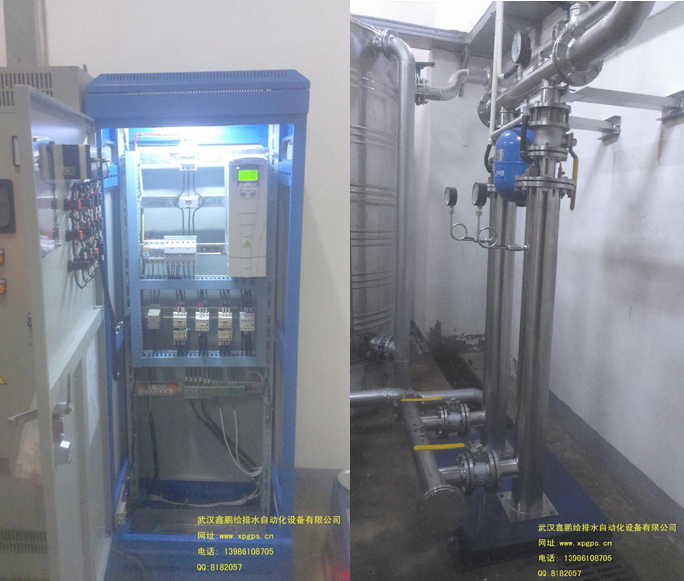

	静音管中变频供水泵组

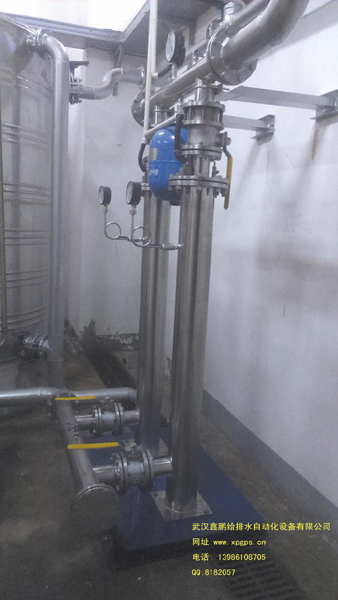

	静音泵
	静音变频泵


	相关附件：暂无附件

中国人民解放军3604工厂，生活供水泵房原有2台单级管道离心泵因使用年限已久，效率低，噪音大，自动变频控制系统坏掉，无法自控，经过我公司改造，现采用两台不锈钢静音管中变频泵，过流部件全部采用不锈钢，控制系统采用瑞士ABB变频器，法国施耐德低压电器，全不锈钢球阀，止回阀，本方案选用水泵参数，

一、设备选用参数

1. 本方案选用不锈钢静音管中变频泵成套供水设备;

2. 流量：单泵为流量20 m³/h,总流量为:40 m³/h;

3. 水压：按用户提供供水点所需要压力选型扬程：0.5Mpa;

4. 功耗：单泵功率：5.5KW;

5. 本方案按设计选用贰台不锈钢静音管中变频泵，配置全自动变频调速恒供水控制系统一套，设备根据用户用水量大小进行自动变频调速，当管网量变化自动对水泵进行调速运行，维持系统压力恒定。（水泵工作软启软停,根据用户的用水量自动依次加减泵，自动轮换，零流量用水时自休眠停机，起到节能降耗作用）

6. 产品特点：静音、环保、占地面积小，节能。

二、设备特点介绍

1、卫生无污染

设备为全密封运行，异物不会进入系统；不与空气直接接触，空气中的杂物、灰尘、生物不会进入系统；设备过流部件采用食品级不锈钢制作，不会滋生藻类，真正无污染产品，符合人们对饮用水要求越来越高的趋势。

2、静音、无振动

采用不锈钢静音管中变频泵，运行时噪音低至40分贝左右，且水泵封装在管道中运行时设备无振动。

3、节能

能充分利用管网的余压，不会造成能源的浪费；且设备所采用潜水泵比普通地面泵泵效高2-5%，符合GB节约能源的要求。

4、管理维护简便

供水设备为数字控制全自动运行，停电停水自动停机，来电来水自动开机，无需人工值守，可实现远程控制；由于不会产生污染，因此无需麻烦的清洗工作。

5、前期投资成本小

因为无需修建高位蓄水池或水箱，所以节省了一大笔土建投资，因此，加压泵选型较小，设备投资减少

6、运行成本低廉

采用多泵制，在用水低峰期只启动一台泵足已满足用水需要；并实行变频控制，根据用水量的多少来控制水泵的出水量及启停。

6、安装快捷、方便

变频恒压供水设备为成套供应用户，现场只需联接进出水管，施工周期短，安装简单。

7、供水量不足时进行补偿供水、保证不停机

目前市场上绝大部分变频恒压给水设备在城市供水量不足时，都会由于缺水保护而自动停机，所以往往在用水高峰期时水泵要么启停频繁，要么干脆停机，严重影响正常连续供水。我公司研制的新一代变频恒压给水设备采取先进的计算机模糊控制原理，在供水量不足时仍保证继续供水。

8、双重保护功能

机械、电子双重保护功能，保证设备运行过程中不会超压致管网损坏，杜绝了一般给水设备只有一套机械式负压抑制器，故障率高的弊病。

10、控制功能齐全

可采用人机界面、微机控制，具有标准计算机网络接口（选配），可扩性好，操控、调节简单方便，且具有完善的故障检测与诊断功能。

三、变频恒压供水设备简概

交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合GB的节能产品推广计划。

根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。因为水泵的流量与转速成正比；压力与转速的平方成正比；轴功率与转速的三次方成正比。所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。

据统计，常规水泵大部分时间在额定负荷下运行工作。特别是自来水厂和居民小区的生活给水泵，设计时均按用水满负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。对水泵采用变频调速，根据用水量的变化来调节水泵的转速，不仅可以节省大量的能源，而且降低了水泵运行躁声，廷长了水泵的使用寿命。

我公司研制、生产的变频调速生活恒压给水设备取代了水塔、高位生活水箱和传统的气压供水设备，选用ABB进口变频器，采用微控机自动控制单台或多台水泵实现恒压供水。

四、变频恒压供水设备优点

解决低水压问题

-采用恒压变频供水设使得整个建筑屋内的供水保持压力恒定。

避免使用屋顶水箱造成的水质污染

-取代传统的屋顶水箱供水方式，消除了水污染的源头。

减小建筑成本，增大空间面积

-取消传统的屋顶水箱，使建筑受力减小，结构简单，成本降低。

节约电能，缩小占地面积

-比一般供水设备节电30%以上，该设备占地面积小，安装简单，缩短施工工期。
