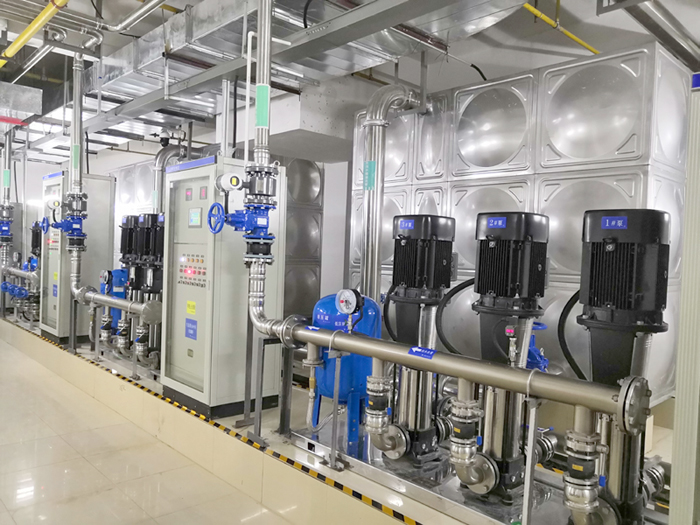

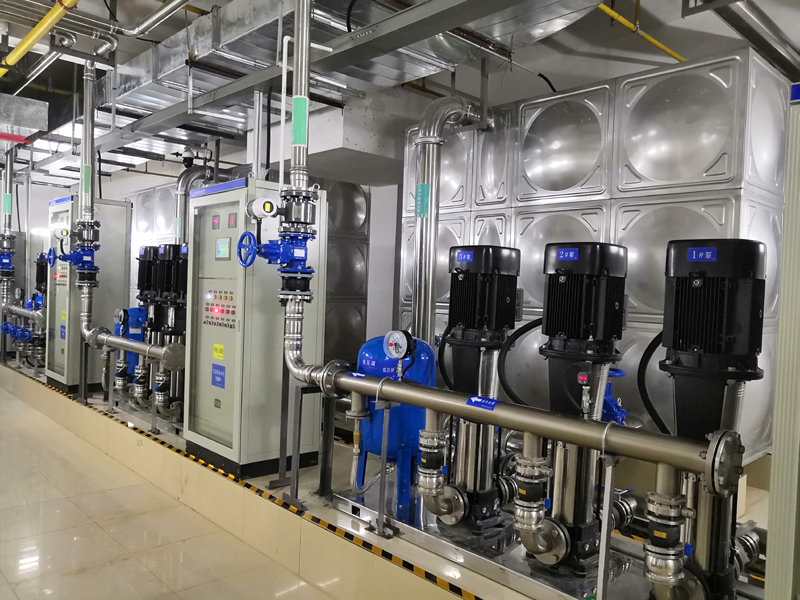

武汉京汉城市广场位于武汉市江岸区京汉大道与球场街交汇处，在城市主干道京汉大道与解放大道交汇之间，项目建筑面积：125,016 平方米，该项目为住宅小区及配套底商，共有住户1296户，小区生活变频恒压供水分4个区进行变频加压供水，由1座117立方和1座99.755立不锈钢水箱加4组二用一备变频泵组构成，小区共7栋住宅，1-3号楼为高层，4号楼为45层超高层，5-7号楼为小高层住宅构成，泵房负责7栋住宅楼1-49层共1296户的供水，其中1-14层共有486户，由本设计的低区加压系统供水,加压供水管采用薄壁不锈钢管；15-25层共有387户，由本设计的中区加压系统供水,加压供水管采用薄壁不锈钢管；26-36层共有306户，由本设计的高区加压系统供水,加压供水管采用薄壁不锈钢管；37-49层共有117户，由本设计的超高区加压系统供水，加压供水管采用PSP管。

本工程分为低区、中区、高区和超高区四套加压系统：

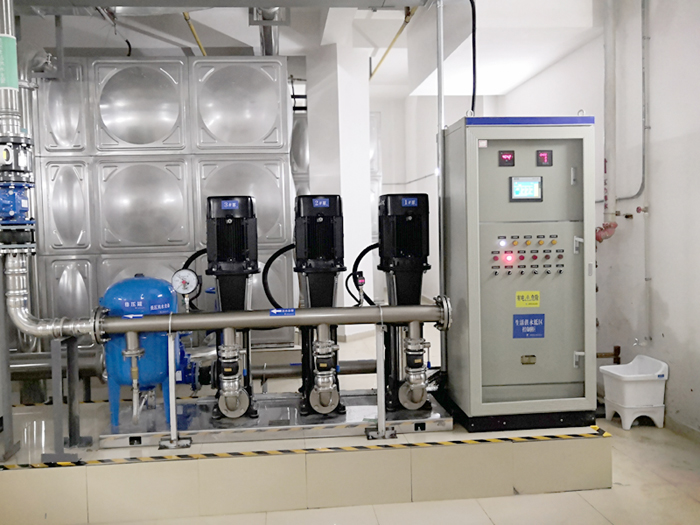

    低区成套供水设备配有水泵机组三台，两用一备，单台功率11KW,单台水泵参数为：

Q=22-24-26m³/h，H=91-84-77m，水泵运行采用变频调速控制，最高恒定压力为0.81MPa；

    中区成套供水设备配有水泵机组三台，两用一备，单台功率11KW,单台水泵参数为：

Q=19-21-23m³/h，H=125-117-110m，水泵运行采用变频调速控制，最高恒定压力为1.15MPa；

    高区成套供水设备配有水泵机组三台，两用一备，单台功率15KW,单台水泵参数为：

Q=16-18-20m³/h，H=161-155-147m，水泵运行采用变频调速控制，最高恒定压力为1.51MPa；

    超高区成套供水设备配有水泵机组三台，两用一备，单台功率7.5KW,单台水泵参数为：

Q=9-10-11m³/h，H=194-180-165m，水泵运行采用变频调速控制，最高恒定压力为1.84MPa；

一、设备配置

·        水泵机组：是供水系统的核心，由水泵和电机组成，负责将水加压并输送到供水管网中。可能采用变频调速供水泵，根据用水量的变化自动调节转速，以满足用水需求并节约能耗，多台水泵一般采用一用一备或多用一备的冗余设计，提高供水的可靠性。

·        变频控制器：作为恒压变频供水设备的 “大脑”，通过接收压力传感器的信号，根据实际需求自动调节水泵电机的转速，保持供水压力的稳定，具有高效、节能的特点。

·        压力传感器：实时监测供水管网中的水压变化，并将数据传输给变频控制器，是实现恒压控制的关键组件之一。

·        控制柜：集成了整个供水系统的控制系统，包括电气元件、保护装置和显示装置等，负责协调各部件的运行，确保整个供水系统的稳定性和安全性。

·        辅助部件：如电接点压力表，用于出水超压保护，防止爆管；蝶阀和止回阀，用于调节水流方向和防止水逆流；还有各种电器元件，如接触器、保护继电器等。

二、运行原理

·        水源接入与储存：城市管网供水进入泵房内的不锈钢水箱中储存，不锈钢水箱的容量一般设计为能满足 1天的供水量，以确保供水的稳定性。

·        供水调节：当用水量增加时，变频器会自动调节水泵转速，提高出水流量满足用水需求；当用水量下降时，变频器会降低水泵转速，减少能耗。通过这种方式，实现对供水量的精准调节，满足小区居民不同时段的用水需求。

·        稳压与控制：泵房配备的稳压罐可以吸收管网压力的波动，保持出水压力的稳定。同时，设有高、低水位自动控制系统，能够实现集不锈钢水箱水位的自动调节，确保供水的持续性。

三、优势特点

·        安全可靠：泵房的选址、建筑结构、防汛防渗漏等都经过精心设计，能够抵御一定的自然灾害和外部干扰，确保供水系统的安全性。同时，可能配备有应急发电机组，在突发停电时提供应急供水，保障居民基本生活用水需求。

·        智能化监控：设有集中监控系统，实时监测水箱水位、供水压力、水泵运行状态等关键参数。当出现异常情况时，监控系统能及时发出预警，并可远程调整运行参数，方便管理人员及时处理问题，保障供水系统的正常运行。

·        节能环保：采用变频调速供水泵系统，能根据用水需求自动调节出水流量和压力，大幅降低能耗。此外，泵房的设计还可能注重节约用水、降低噪音等环保要求，减少对周围环境的影响。
