全自动水箱液位显示报警控制系统
一、 现场情况及解决方案:
1. 贵单位现有一台水池,需对该水池液位进行显示、并通过水位变化高度进行高低液位报
警功能。
2. 现计划在水箱中分别投入一支压力变送器,将水位高度压力值测量并通过计算转换成
4~20mA信号,通过信号线传输给显示控制仪表,仪表能实时显示水箱水位高度,通过
传感器采集水池上控、下控、上限和下限水位进行自动化控制并在显示器面板上显示。
二、 方案及效果
1、所选设备:

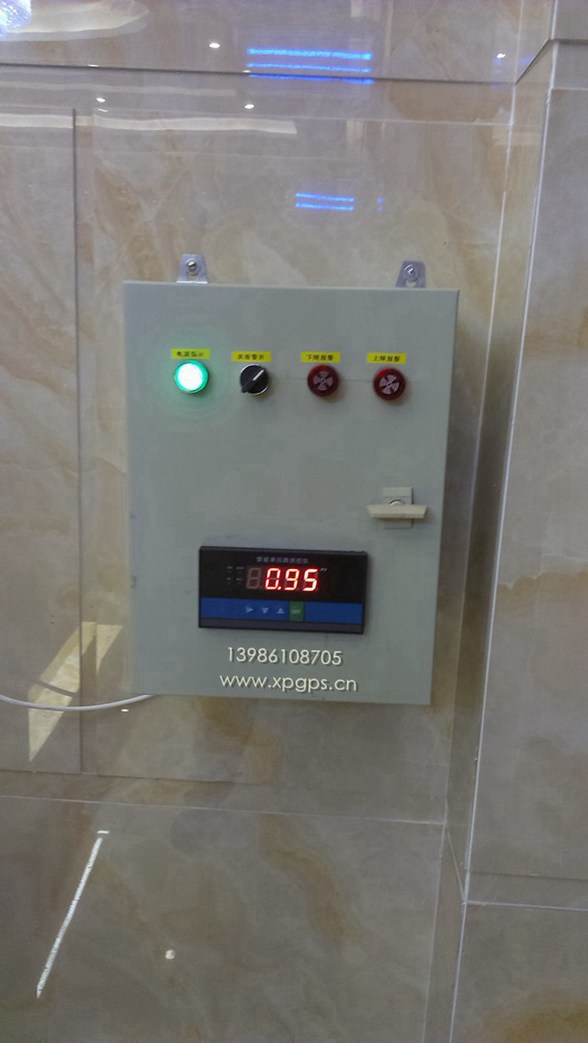

液位显示报警控制仪 SMCY4型 一套
峰鸣报警器 GKS-5W/220 (1个内置)
液位传感器 SMCY-05 一支
2、方案及实现效果:
整套设备全自动化的运行,无须人工值守。
可通过预先设定好的高低水位进行上下限报警,并能实时显示水箱水位高度。
超*高、超*低报警,避免水满、缺水现象。
参数项目
|
通用型主机(SMCY1、SMCY2、SMCY3型)、三防型主机(SMCY4型)
|
工作电源
|
AC220V±15%;主机对变送器输出DC24V、50mA
|
液位量程(4位LED显示)
|
100m以内任意可选:3m、5m、10m…100m
|
显示精度
|
显示仪为0.5%,综合精度由变送器的精度决定
|
环境温度
|
-10℃~45℃
|
重量
|
约2kg
|
输入信号、输出信号
|
4~20mA
|
开关量输出
(纯显示仪无开关量输出)
|
2组继电器输出:AC220V/0.5A,也可选4组。可选上控、下控、上报、下报全量程任意设定。
|
报警方式
|
声光(全量程任意设定)
|
液位变送器
|
工作电压
(来自主机)
|
适用温度
(带温度补偿)
|
信号输出
(进主机)
|
测液深度
|
精度等级(%)
|
壳体材料
|
普通型(PT)
|
DC24V
|
20℃~+50℃
|
4~20mA(两线)
|
3m
5m
10m
20m
……
|
0.1
0.2
0.3
0.5
1
|
不锈钢
或四氟乙烯
|
防雷型(FL)
|
DC24V
|
投入式:20℃~+50℃;
外接式:0~90℃;
分体式:达100℃以上;
(均带温度补偿)
|
4~20mA(两线);
0~10mA
(三线)
|
|||
防腐型(FF)
|
DC24V
|
|||||
防冰型(FB)
|
DC24V
|
|||||
超声波探头(CS)
|
DC24V
|
-20℃~+60℃
(温度补偿)
|
4~20mA(两线)
|
0.3-6m
(8m可选)
|
0.25
|
塑料
|
四、液位显示仪介绍:
水箱液位显示仪(水位显示,信号报警,水位控制),水位控制仪、油位控制仪,压力式、
静压式,超声波式等几大类。应用于高层楼顶水箱、蓄水 池、自来水厂、污水厂、油箱、水库、
水塔等各种水池、水井、水箱、油箱、管道等 。配合数字显示仪可远程实时动态监测液位高度,
直接用数字显示。数显仪具有水位高度、光柱模拟显示、兼备声光报警功能。用户可按自己的
需要调节上、下限液位值。当被测的液位到达上、下限值时, 即能自动报警;并能利用内设的
继电器开关装置,自动控制水泵、油泵开、停。变送器输出的4-20mA连续 信号也可与变频调
速电机配合使用。被测的液体可以是水、油、酸、碱及盐类溶液,适用于粘度大,高温等复杂液
体。
水箱液位显示仪(水位显示,信号报警,水位控制) 应用于消防水位显示仪.消防水箱水位
显示仪,为保持一定的水压,消防水箱(水池、水塔)一般设在屋顶等*高位置,管理人员只能
先到现场观测水位,再到控制室控制补水或停止补水,非常麻烦。对于工业用水池、机房污水
池等,往往因一个简单的水位问题不得不配备专职的值守人员。液位显示仪是由变送器、导气
电缆、显示器等组成,智能液位控制器由液位显示仪表和液位变送器两部分组成。其中液位显示
仪表分别由智能数显表,单、双光柱数显表组成,液位变送器分别由普通型,高温型,耐油型,
超声波型,和防腐型组成,能够对所测介质的液位进行实时的数字和光柱直观的显示。并能将
液位控制在所需范围内,可在仪表控制室对开口,密闭容器或地下池里的介质液位进行实时显
示、报警和控制.被测介质可以是水、油、酸、碱、工业污水、各类高温介质、粘稠介质等导电
及非导电液体。能排除液体波动造成的假液位影响。可广泛运用于供水、炼油、化工、食品、
医药、造纸及污水处理等行业的工业远传控制。
将投入式液位变送器直接放入消防水池中,即能适时检测显示出液位的高度。当水箱的水
位降至设定下限水位值时,液位控制器发出指令指示泵阀开启送水,当水位达到设定上限水位
值时,控制器和出指令,指示泵阀关闭,停止送水。同理,如有需要,液位控制器也可以指示
水泵或电动阀门作相反的运行动作。
武汉鑫鹏给排水自动化设备有限公司 全自动水箱液位自动控制系统
水箱液位显示仪(水位显示,信号报警,水位控制)采用集成电路,并结合高层楼宇上、下水
池(水塔、水箱)的水位分级提升进行设计,具有上下水池联合控制、水池排水及缺水保护等功
能,可自动实现水箱补水、排水,并有效防止水池水位过高溢出或水泵空转损坏,是一种工业、
家庭均适用的产品。非常适合城镇、农村、学校、工矿企事业单位及家庭用水的水塔—水井供
水工程,广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。是传统浮球式水位器的更
新换代产品。
五、 主要技术参数:测量范围:0—100m
测量介质:普通水、油、酸、碱、污水、粘稠介质等,测量介质温度:0—400℃。
输出信号:4—20mA。
显示精度:0.5%。
工作电源:(220VAC、24VDC)。
输出开关接点: 上、上限(常开、常闭)。
上限(常开、常闭)。
下限(常开、常闭)。
下、下限(常开、常闭)。
变送器安装方式:投入式、螺纹式、顶装式(超声波型)。
显示表尺寸:160×80;
显示表形式:数字显示、单光柱数字显示、双光柱数字显示。
六、水箱液位显示仪(水位显示,信号报警,水位控制) 安装及使用;
变送器安装方式:投入式、螺纹式、顶装式(超声波型)。如消防水池变送器采用投入式,
安装时根据水位情况,可加装法兰,防波管及垂重,如水位浅不波动也可不装.如消防水箱水温在
60 度从内,可采用螺纹安装,安装时可在水箱侧底面加装三通和阀门,然后拧上变送器即可,变
送器外螺纹;M20*1.5,如采用超声波型则须加装支架或水箱盖开孔,M66*2,以上安装完毕后,把
变送器正负端分别和显示表正负端连接,设定量程和上,下限,即可投入正常使用。 如有选型和
技术咨询武汉鑫鹏给排水自动化设备有限公司 电话:13986108705
