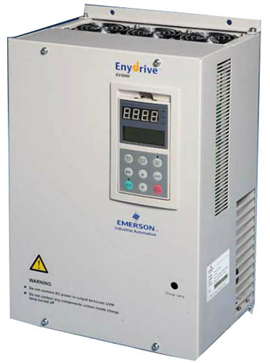

应用的范围：城市住宅小区供水、城市集中供水、无塔供水装置、工业企业供水装置
　　主要功能及特点：
　　1  根据压力，可实现7台泵的顺序切换；
　　2  定时实现多台泵的循环运行；
　　3  定时启动和停止泵；
　　4  自动设定6段压力运行；
　　5  存贮7台电机参数，自动实施保护：
　　6  12种运行模式任意选择；
　　7  超、欠压控制；
　　8  消防输入和缺水保护
　　9  内置PID，自整定PI参数；
　　10 标准RS485接口，与TD1000、TD2000相同的通信协议。
　　11 优化的空间电压矢量控制技术，输出谐波少，电压输出能力强
      12  硬件组合：DSP+CPLD+MCU，完成电机实时控制算法
      13 标准的RS232/485接口，配以规范的通信协议，实现多台变频器网络控制
　　14 死区补偿技术，采用实时死区补偿技术，消除由于上下掺臂开关死区引起的转源泳动
　　15 采用智能功率模块（IPM）和集成功率模块（PIM），提高整机可靠性
　　16 无源功率因数校正（PFC）的技术，满足输入功率因数92%的要求，并能抑制变频器对电网的干扰。

一、引言

     艾默生网络能源有限公司基于动力环境集中监控系统(PSMS)的能源一体化解决方案，正在朝着集成化、模块化方向发展。艾默生公司TD2100供水专用变频器做为智能设备接入到PSMS集中监控系统中,便于集中管理,综合控制，以及故障告警的及时有效处理。充分利用艾默生TD2100供水专用变频器强大的通信联网功能，逐步实现供水泵站的少人或无人值守，已成为供水系统实现供水压力集中监控的一个必不可少的部分，也是艾默生网络能源有限公司一体化柔性解决方案的一种具体体现。

    随着高层建筑逐年增加，传统的采用水箱或水塔供水方式已经不能满足现代供水行业的要求。日常的生活用水经常是随时间而变化的，因季节、昼夜相差很大，用水和供水的不平衡集中表现在水压上，如果用水多而供水少则水压低，造成用水不便；用水少而供水多则水压高，造成能源的浪费。如何能够根据管网压力的变化进行智能化和数字化的调节和控制，以保障供水系统的响应速度和供水质量，达到供、用水的平衡是关键。

    艾默生公司的TD2100变频器是集变频和智能供水控制于一体的恒压供水专用变频器。它用恰当的水泵电控方案来取代小区住宅和商业大厦楼顶水箱或水塔,实现水泵电机无级调速，依据用水量的变化自动调节系统的运行参数，在用水量发生变化时保持水压恒定以满足用水要求，是目前较先进、合理的节能型供水系统。采用以小区或社区为统一整体的供水方案，会使设备的利用率及节能比例大大提高，并减少初始投资和占地面积。TD2100供水专用变频器以其环保、节能和供水质量高等优点在供水行业中得到了广泛的应用，其中，武汉市二次供水公司小区供水压力集中监控系统就是一个典型的应用。

二、TD2100供水专用变频器在武汉二次供水PSMS集中监控系统的组网方案
根据武汉市二次供水公司的技术要求，PSMS集中监控系统设计规模如下：
● 武汉市二次供水公司设立监控中心，并设置监控主机；
    按照监控系统技术要求和传输资源情况，确定采用目前常用的公共电话网PSTN(Public Switched Telephone Network)做为传输资源。通过PSTN拨号MODEM轮询的方式，将监控信息通过MOXA多串口卡接入监控主机。在变频器分布区域较广，且需要集中监视和控制，但布线较困难，而有备用电话线使用时，这是一种理想的解决方案。利用PSMS集中监控系统，可实现对各供水站内的TD2100供水专用变频器等智能设备的联网控制。实时监视各供水站中智能变频器的运行参数，包括输出电压、输出电流、输出频率、输出转矩、管网压力反馈值等重要参数；并能实现对变频器的参数修改，功能控制；当供水系统或变频器发生故障时，通过MODEM自动拨号功能，自动启动预先设定的电话号码和信息，及时通知设备维护人员进行相应处理，可以方便地实现供水站的无人值守。

艾默生TD2100供水专用变频器做为一种智能设备接入到PSMS集中监控系统中

在各供水站的SDA-1采集器是由SDA-IO和SDA-OCE两部分组成，有内置MODEM卡。SDA-1采集器除了通过SDA-IO监测10路AI/DI及3路DO以外，还能够通过SDA-OCE实时地采集底端TD2100智能变频器的运行数据，并按照邮电总局规定的协议(YDN23协议)和数据规范与PSMS集中监控中心进行通信。
该组网方案具有以下几个显著优点：
1. 系统组网简单，简化了布线，降低了安装和维护成本。
2. 造价低，组网灵活，易于扩充，公共电话网PSTN拨号、专线方式可选。
3. 利用MOXA多串口扩展卡来扩展计算机串口，可以根据实际需要的串口数量来灵活扩充串口板的数量，一台监控主机多可扩展到4块PCI卡共128个串口，能够满足绝大多数的需要。
4. MOXA C320系列智能型多串口卡带有2个CPU，大大提升了数据的传输速率。
5. MOXA多串口扩展卡的模块化构造，使系统升级扩容等对串口扩展灵活。而且各模块、各串口之间是“相对独立”的，即便一个串口损坏也不会影响到其他串口，导致其他串口都不可用，避免了“滚雪球”效应。
6. 注意MODEM需要成对使用；且常将位于监控中心的MODEM设置为自动应答方式(ATS0≠0)，而端局供水站侧的MODEM应设置为上电自动拨号且掉线自动重拨。
三、TD2100供水专用变频器的通信协议格式
艾默生TD2100供水专用变频器带有标准的RS485通信接口：异步，半双工。在通信过程中，一般是变频器做为从机，而PC机(监控主机)做为主机。 采用主机“轮询”，从机“应答”的点对点通信方式。
3.1 协议帧格式
艾默生TD2100供水专用变频器采用不定长ASCII码通信协议。

    其中，校验位可以是无校验(NONE)、奇校验(ODD)或偶校验(EVEN)，相应地也就有三种数据格式。数据在串行异步通信过程中，是以数据包的形式，一帧一帧发送的。在异步传输帧结构中帧头为～（7EH）；帧尾为0DH；从机地址(变频器地址)的设定范围为0～126，7FH（127）为广播通信地址，各变频器从机收到广播地址时不必应答，但所有从机都要响应该命令；命令区/响应区是指主机发生的命令和从机对命令的应答；索引区是对命令区所发命令的进一步解释和补充，例如：同样是变频器停机命令，是正常停机、自由停机还是紧急停机，就要在索引区加以区别；数据区则代表了变频器的设定频率、运行频率、输出电压、输出电流、当前压力值等参数值；校验和是指从“从机地址”到数据区“运行数据”的全部字节转换为ASCII码的连续累加和；称该协议为不定长ASCII码通信协议，是因为在串行通信传输的单个异步串行帧长度长为18字节，而有些控制命令仅为14字节长，例如：1#变频器的开机命令格式为：7E0102000001830D，就只有14个字节。在发送过程中，帧头（7EH）和帧尾（0DH）直接以十六进制发送，中间字节要先转换成ASCII码，再按先高位后低位的顺序发送。

3.2 通信参数的设置

艾默生TD2100供水专用变频器的主要通信参数设定，如下表所示：

四、武汉市自来水公司TD2100恒压供水系统的基本功能

4.1 TD2100供水专用变频器的功能及特点

艾默生TD2100供水专用变频器是集供水控制和供水管理一体化的智能变频器。
