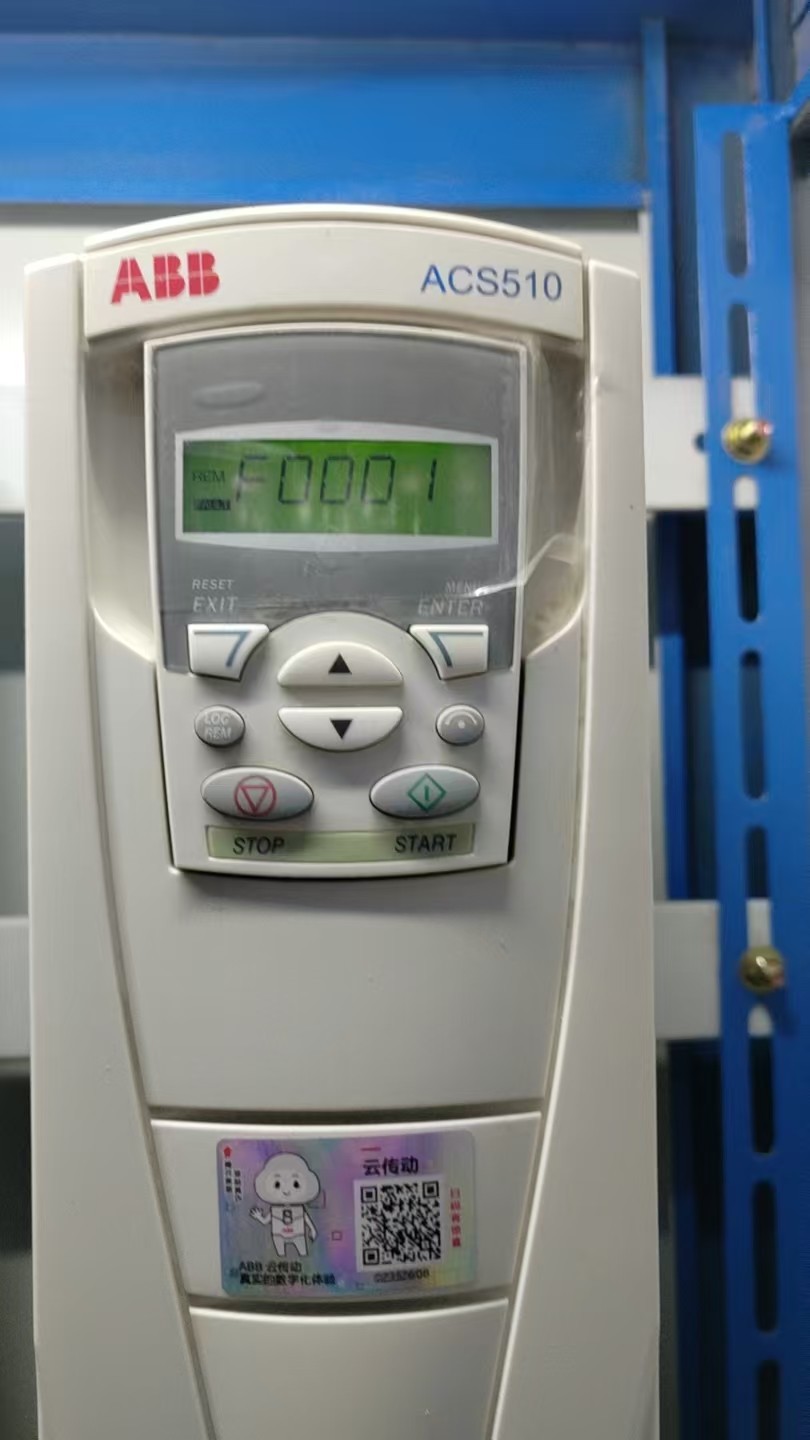

ABB ACS510变频器F0001过流故障分析、排查及常见问题解答（恒压供水工况）

一、故障基础定义

故障代码：F0001

故障名称：过流故障

故障含义：变频器输出瞬时电流超过额定保护阈值，设备触发紧急停机保护，是恒压供水系统水泵运行中最常见的故障之一。

故障基础现象：故障触发后，变频器停机锁机，多数场景下通过复位键复位或断电重启可临时恢复运行，部分故障会反复触发、持续报错。

二、恒压供水工况F0001故障高发诱因分类详解

结合水泵供水现场工况，该故障核心诱因集中在机械负载、管路工况、电网电源、硬件接线、控制逻辑、散热工况、参数设置八大类，具体如下：

1. 水泵机械负载异常（最常见）

     水泵电机轴承缺油、锈蚀、磨损卡滞，叶轮杂物堵塞、转动卡顿，导致电机运行阻力骤增，启动及运行瞬间电流超标，触发过流保护。

2. 管路工况异常，负载突变

     多泵供水系统中，备用水泵止回阀密封不严，出现管路回水、倒灌情况；管路爆管、阀门全开过载，导致运行水泵出水量异常增大，负载瞬间飙升，引发瞬时过流。

3. 进线电网电源异常

     现场电网电压偏低、三相电压不平衡，变频器输出电流会被动增大以维持功率输出，长期大电流运行或电压波动瞬间，极易触发F0001过流故障。

4. 主回路硬件与接线故障

      控制柜进线主线端子松动、接触不良；空开、交流接触器触点老化、烧蚀、接触不实，造成单相电流偏大；电机动力线破损、绝缘不良、轻微短路，均会引发过流保护。

5. 多泵轮换控制逻辑不规范

      一拖多变频供水系统，泵体切换操作顺序错误：带负荷切断主回路接触器、先下发运行命令再接通主回路电源，会造成负载突变、电流冲击超标，直接触发过流故障。

规范操作逻辑：启泵→先接通主回路接触器，再下发运行指令；停泵→先切断运行指令，再断开主回路接触器，严禁带负荷分断主回路。

6. 设备散热不良，模块过热连锁过流

       变频器散热风扇停转、机身滤网积灰堵塞、柜体通风不畅，导致功率模块温度过高，触发过热连锁保护，伴随电流异常飙升，报F0001故障。

7. 加速参数设置不合理

    变频器参数2202（加速时间）设置过短，水泵启动提速过快，电机启动冲击电流超出额定阈值，启动瞬间直接报过流停机。

8. 低频启动参数匹配不当

      转矩提升参数设置过高，低频运行时电机电压配比异常，导致低频启动电流过载，频繁触发间歇性过流故障。

三、现场标准化分步排查流程（供水运维实操）

第一步：断电静态机械排查（优先执行，无需上电）

1. 切断设备总电源，等待设备充分放电后，手动盘动水泵联轴器。转动顺滑无卡顿、无阻力为机械正常；若卡顿、抱死、转动吃力，需拆解清理叶轮杂物、检修更换轴承、疏通管路堵塞。

2. 全面检查进出水阀门，确认阀门开度正常、无卡死、无憋泵、管路无堵塞、无漏水爆管问题。

第二步：上电空载测试，精准区分故障点位

1. 断开变频器U/V/W输出端与水泵电机的连接线缆，让变频器空载运行。

2. 空载测试判定：

•         空载运行无F0001故障：故障源于水泵电机、外接动力线路、管路负载，需重点排查外部设备；

•         空载依旧报F0001故障：故障为变频器本体硬件损坏，大概率是功率模块、驱动板故障，需拆机检修或更换。

第三步：电气绝缘与硬件精细化排查

使用摇表检测电机线圈、动力线缆绝缘阻值，正常绝缘阻值需≥1MΩ，绝缘偏低、漏电、短路需及时更换线缆或维修电机。

检查接触器、空开触点状态，紧固所有主回路接线端子，排查三相电压、电流平衡度。

第四步：参数优化与逻辑校验

适当延长参数2202加速时间，降低启动电流冲击；调低过高的低频转矩提升参数，匹配水泵轻载启动特性；核对多泵轮换启停逻辑，杜绝违规带负荷切换。

四、现场安全操作须知

1. 严禁带电开盖、带电检修设备，所有接线、检测作业必须完全断电，静置充分放电后进行，杜绝触电风险。

2. 一泵一频控制系统，严禁未断开电机与变频器动力线时，直接用摇表检测电机绝缘，高压会击穿变频器驱动模块，造成设备永久性损坏。

3. 故障复位仅为临时恢复手段，反复故障必须彻底排查根源，禁止长期带病运行。

五、常见问题FAQ（现场高频答疑）

Q1：变频器重启后恢复正常，运行一段时间又反复报F0001，是什么原因？

A：大概率为间歇性故障，高发原因：水泵轴承轻微卡顿、止回阀轻微漏水回水、接线端子松动虚接、散热滤网积灰轻微堵塞、电网电压波动。建议重点检查机械转动顺滑度、管路止回阀密封性、所有接线端子，清理变频器散热风道。

Q2：水泵空载正常，一带负载就报过流？

A：故障集中在负载侧：一是水泵叶轮堵塞、轴承老化导致运行负载过大；二是管路回水、爆管造成负载突变；三是电机绝缘不良、轻微漏电。优先排查机械负载和管路工况，再检测电机绝缘。

Q3：一启动立马报F0001，无法开机运行？

A：多为参数或硬件硬性故障：加速时间过短、转矩提升过高；或电机短路、动力线相间短路、变频器功率模块损坏。先恢复出厂参数并优化加速时间，无效则检测线路与电机，最后排查变频器本体。

Q4：多泵轮换切换瞬间跳闸报过流，单泵运行正常？

A：核心为启停逻辑错误，带负荷分合接触器导致电流冲击。严格规范操作：先停泵撤运行指令，再断接触器；先合接触器，再发启动指令，同时可适当延长切换间隔时间。

Q5：电网电压偏低时容易报过流，电压正常就没问题？

A：电压偏低时，变频器为维持额定输出功率会自动增大输出电流，电流超标触发保护。可排查电网三相平衡度，稳定进线电压，同时适当优化启动参数，降低启动电流冲击。

Q6：变频器散热风扇转，但依旧过热报过流？

A：多为滤网堵塞、柜体风道积灰严重，散热风量不足，模块局部高温触发连锁过流。需彻底清理机身滤网、柜体风道灰尘，保证设备通风散热通畅。

Q7：摇表测电机后，变频器频繁报F0001？

A：大概率是未断开变频器与电机连线直接摇测，高压击穿驱动模块，造成变频器硬件隐性损坏，需拆机检测维修驱动板与功率模块。

      若您的供水设备频繁触发过流故障，不建议自行盲目拆解排查。建议联系设备原厂或专业运维人员进行系统性检测，精准定位故障根源，避免因排查不当引发二次故障或设备损坏，保障供水系统稳定运行。
