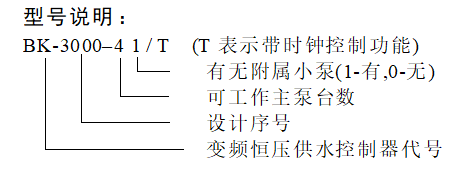

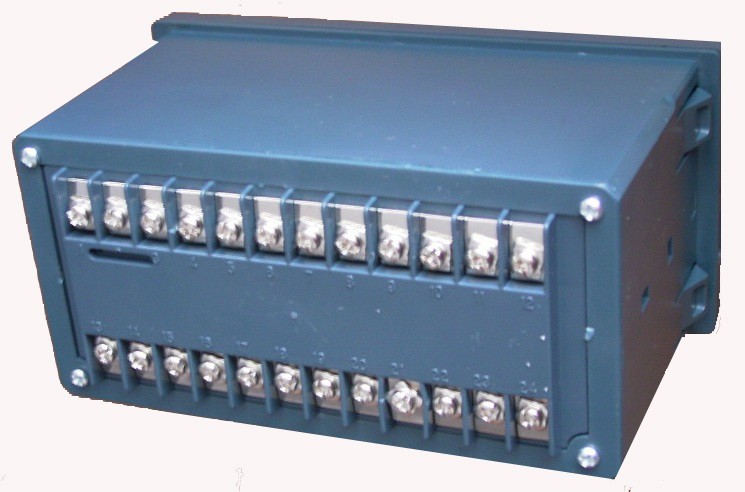

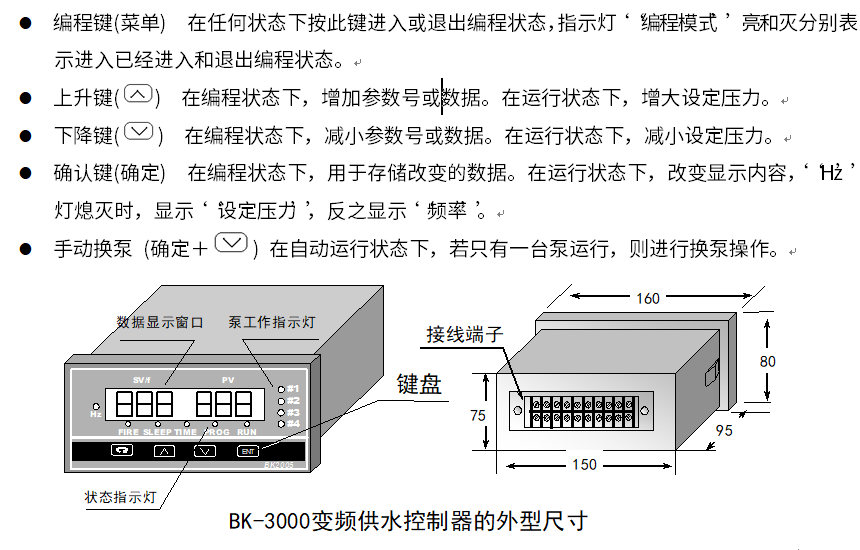

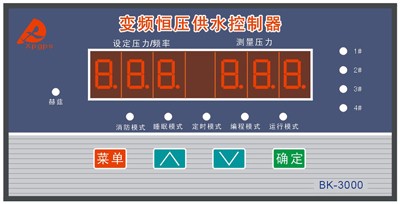

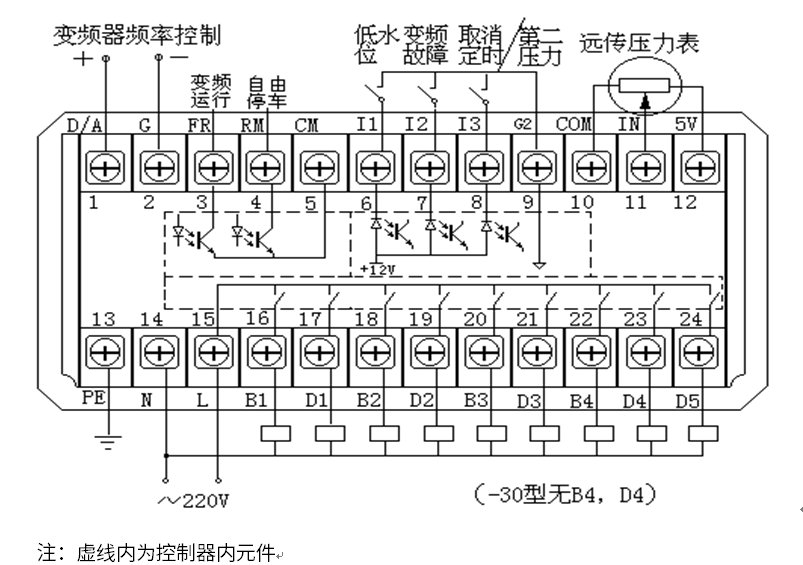

5V /   IN / COM

模拟压力信号输入端子，适配电阻远传压力表；接入 4-20mA 变送器信号时，需在 IN、COM 端子并联 250Ω 精密电阻；外置压力变送器需配套外接 24V 稳压电源。

I1

低水位开关信号输入。I1 与 G2 短接触发信号有效，系统停机并弹出 Er01 报警；I1、G2 断开后，系统自动恢复运行。

I2

外部故障报警信号输入。I2 与 G2 短接触发有效，系统停机并弹出 Er02 报警；断开 I2、G2 后报警信号保持，按下编程键可手动清除报警。

多泵联动系统（两台及以上水泵同步运行）建议接入变频器故障输出触点，避免变频器故障时工频泵直接启动，有助于提升管网运行安全性。

I3

第二压力档位切换信号。I3 与 G2 短接触发有效，系统切换至 Pr001 参数设定压力，多用于锅炉补水工况。

G2

I1、I2、I3 三路开关量输入公共负极

D/A --   G

模拟频率输出端子，输出 0—10V 电压信号，对接变频器频率给定端子。

FR /   RM / CM

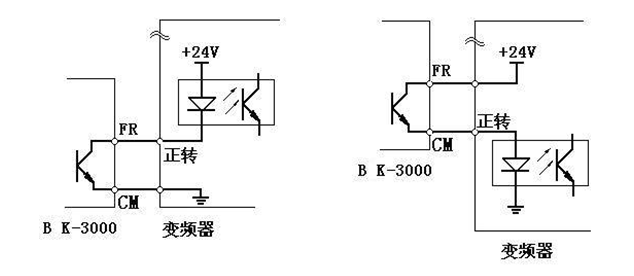

变频器启停控制集电极开路输出，CM 为公共端，单路额定输出电流 30mA。FR 对接变频器运行端子；RM 对接变频器滑行停机端子（仅循环启动模式需要接线，其余模式可空置 RM）。若变频器无滑行停机端子，需将变频器停机参数设置为自由停车模式，可参考第三页接线示意图。

B1—B4

变频泵接触器控制输出，适配 AC220V   接触器，单路触点额定 5A；如需驱动大功率接触器，建议加装中间继电器，其余泵输出端子同理。

D1—D4

工频泵接触器控制输出，适配 AC220V   接触器，触点额定 5A。

D5

附属小泵接触器控制接点，适配   AC220V 接触器，触点额定 5A。

PE / N   / L

AC220V 供电端子，PE 为保护接地端。

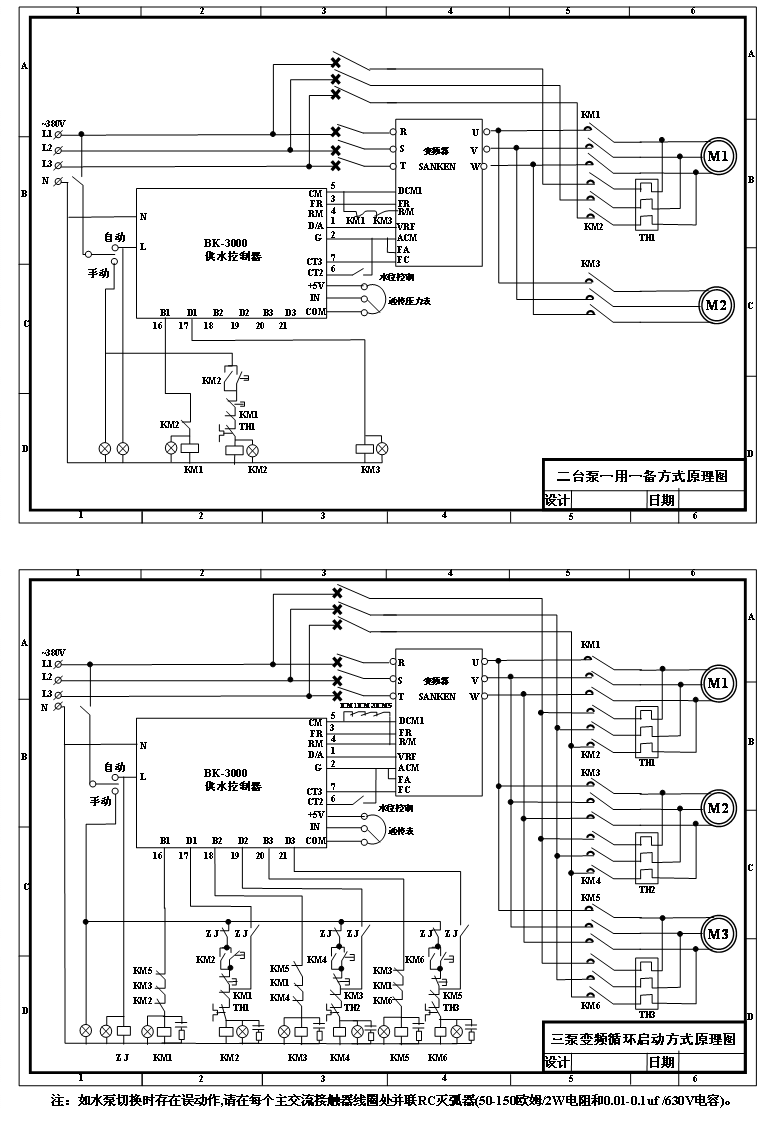

D/A

12

3

11

AVI

VRF

FIN

FSV

AI1

G

11

4

9

ACM

ACM

G

COM

AGND

FR

FWD

5，6

1

FWD

FR

I1

FRUN

DI1

RM

BX

RST

R/M

I4

CM

CM

9

7

DCM

DCM1

G

RYO

AGND

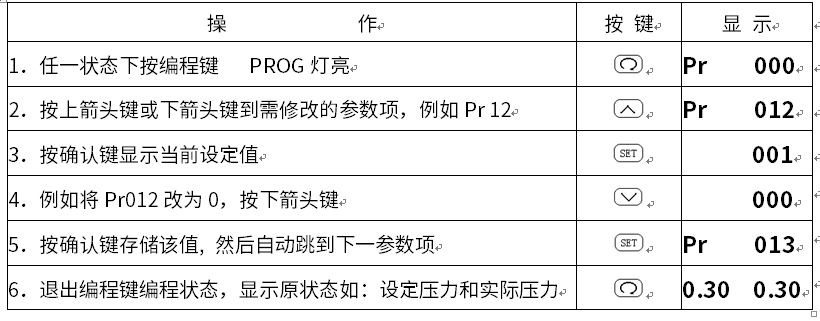

压力设定组

Pr000

设定压力1

0.0-2.50

0.30

单位：MPa

Pr001

设定压力2

0.0-2.50

0.25

单位：MPa

Pr002

设定压力3

0.0-2.50

0.20

单位：MPa  小泵变频工作时的压力

Pr003

超压设定值

0.00-0.99

0.10

单位：MPa    实际压力>设定压力+Pr003，频率会迅速下降。

Pr004

欠压报警阈值

0.00-2.50

0.00

单位：MPa  000--此功能禁用  实际压力<Pr004, 40秒后停机，Er003报警

Pr005

欠压报警自恢复时间

000-099

000

单位：分钟    000--此功能禁用

欠压报警停机后，经过Pr005设定的时间，系统自动恢复工作（可以代替水位传感器的工作）。

Pr006

欠压报警延时时间

0-250

060

单位：秒

Pr007

传感器量程

0.00-2.55

1.10

单位：MPa

Pr008

传感器校零

000-099

008

无单位, 添入适当值使零压力时的显示数值刚好为”000”

Pr009

传感器类型

000-001

000

000—  0-5V输入  001—   4--20mA输入

Pr010

输入信号平滑处理

000-010

002

系统震荡加大时，加大此值

Pr011

采样时间

000-099

020

单位：x40ms  根据现场实际情况调整

控制组

Pr012

工作方式 *

000-009

001

000--单泵工作(功能同Pr022=001)；001--标准循环启动方式；002--直接启动方式1;  003--锅炉补水；

004—直接启动方式2;  005--多变频泵方式;

006—无负压供水方式  007－消防A型 ；

008--消防B型   009-消防C型    010-消防D型

Pr013

输出控制方式

000-001

000

0--PID方式    1—上下限控制方式

注：工作于上下限控制方式时，上限=设定压力×（1+Pr021）；下限=设定压力×（1-Pr021）

泵属性组

Pr014

上电首先工作泵号*

000-003

000

000--#1泵  001-- #2泵 002-- #3泵    003-- #4泵

Pr015

#1泵属性

000-001

001

000--禁止工作   001--允许工作

Pr016

#2泵属性

000-001

001

000--禁止工作   001--允许工作

Pr017

#3泵属性

000-001

001

000--禁止工作   001--允许工作

Pr018

#4泵属性

000-001

001

000--禁止工作   001--允许工作

切泵条件组

Pr019

加泵延迟时间

000-256

030

单位：秒

Pr020

减泵延迟时间

000-256

010

单位：秒

Pr021

泵切换偏差

000-020%

005%

设定压力与实际压力的偏差在此范围内，不进行减泵或加泵，适当选取此值可以减少加减泵的频度，防止震荡

Pr022

允许工作泵数量

000--009

003

实际工作泵的数量达到此数值，不再加泵

Pr023

定时换泵时间间隔

000-099

024

单位：小时  0--取消定时换泵；当一台泵单独工作时间超过此参数时，进行倒泵动作

Pr024

定时换泵计时器

0--99.59

只读

单位：小时-分钟  显示单台泵连续工作时间，换泵或2个以上泵同时工作时，此参数清零。用于观察换泵结果。

休眠控制

Pr025

休眠设置

一级休眠：大泵暂停工作或仅辅助小泵工作

二级休眠：大泵暂停工作的同时，辅助小泵也暂停了工作

000—005

000

000：禁止休眠（一级休眠、二级休眠）

001：小泵工频工作或二级休眠（即断开小泵）

002: 小泵变频工作，不允许二级休眠，即持续变频。

005: 小泵变频工作，允许二级休眠（频率休眠）

003: 工频供水超压休眠，定时唤醒(启动)。本功能适合无变频器水泵工频工作用水箱供水的场所, 休眠时不仅大泵停止运行，也断开小泵的工频接触器 ，然后经过Pr27(退出休眠延迟时间)时间后重新开泵运行。

004: 变频供水超压休眠，定时唤醒(启动)。本功能适合带变频器的水泵变频工作用水箱供水的场所, 休眠时大泵停止运行，但保持变频器与小泵的连接而不输出运行信号;然后经过Pr27(退出休眠延迟时间)时间后重新开泵运行。

注： 当实际压力 > 设定压力+ Pr03 延迟3秒后即进入休眠(停止泵的运行) 经过延迟Pr27表示的时间后退出重新运行.

Pr026

一级休眠(大泵开始暂停运行或启动工频小泵)判断频率

000-050

035

单位：Hz  此参数与变频器实际频率会有差别，请以控制器显示频率为准 (运行时按”ENT”键2秒钟后显示控制频率)

Pr027

一级休眠开始或附属小泵启动延迟时间

000-250

240

1、Pr025=000、001、002或005时，当变频器频率低于Pr026 且时间超过Pr027(单位：秒)即进入一级休眠状态或启动附属小泵。2、Pr025=003或004时，Pr027为退出休眠延时时间(单位：分)。

Pr028

退出一级休眠状态或停止小泵运行的相对压力

000-2.50

0.25

单位：Mpa。在休眠 (包括小泵变频工作时的二级休眠) 状态下或小泵变频工作时，当前压力低于设定压力（小泵变频工作时为Pr002的值）－Pr028时，退出休眠或退出小泵

密匙组

Pr029

通讯密码1

000-099

055

必须为非55的数值，以下同

Pr030

通讯密码2

000-099

055

Pr031

通讯密码3

000-099

055

Pr032

工作天数

000-099

000

为5×xxx天  即设001为5×1天，设002为5×2天……,上限设099为5×99天。将Pr029—Pr031设为非55的数，然后设定Pr032即开始倒计时工作。

系统功能

Pr033

参数锁定

000-002

000

000--参数不锁定   001-除Pr000和Pr033外都锁定002-除Pr033外，包括上升和下降键都锁定

Pr034

恢复出厂值*

000-001

000

001--恢复出厂值 此操作只在上电时倒计时阶段状态下编程且Pr032=000有效

Pr035

（保留备用）

消防组

Pr036

寻检周期

000--099

007

单位：天

Pr037

寻检时每台泵运转时间

000--099

015

单位：X 2秒

Pr038

寻检方式

000，001

000--变频巡检,   001--工频巡检

Pr039

寻检频率

000--050

025

单位：Hz 变频巡检时的频率

运

行

时

间

组

Pr040

实际时间

----

----

上升键设定小时，下降键设定分钟 (仅/ T型机有此功能)

Pr041

定时运行时

使用时间段数

(#1、#2、#3……#8)

000-008

000

000—定时运行无效  时段数与本表#字母后的阿拉伯数字1～8完全对应。例如：需5点30分第一压力工作,    22点30分停机，则时段数为2，设Pr041为002。本表缺省值为一个推荐的7段时间工作表，另有一个8段时间的设置案例见本说明书第七部分。

Pr042

#1时段起始时间

0-23.59

05.30

小时.分

Pr043

#1时段状态选择

（可设置不同时段不同工作压力或工作状态）

000-003

001

000-主辅泵全关机。

001-仅主泵工作第一压力(Pr000)

002-仅主泵工作第二压力(Pr001)

003-仅辅助小泵工作于第三压力(Pr002)。辅助小泵可变频也可工频，取决于接线,接在变频器下即变频运行;接在工频电源上即工频运行）。

注：设定Pr043=003，小泵不会停止工作，即休眠功能无效(下同Pr045、047等)。小泵变频工作时压力设定值为Pr002。

Pr044

#2时段起始时间

0-23.59

06.30

小时.分     #2时段起始时刻即#1时段终止时刻

Pr045

#2时段状态选择

000--003

002

*上同Pr043

Pr046

#3 时段起始时间

0-23.59

08.10

小时.分     #3时段起始时刻即#2时段终止时刻

Pr047

#3 时段状态选择

000--003

001

*上同Pr043

Pr048

#4时段起始时间

0-23.59

11.30

小时.分     #4时段起始时刻即#3时段终止时刻

Pr049

#4 时段状态选择

000--003

002

*上同Pr043

Pr050

#5时段起始时间

0-23.59

13.00

小时.分     #5时段起始时刻即#4时段终止时刻

Pr051

#5 时段状态选择

000--003

001

*上同Pr043　

Pr052

#6时段起始时间

0-23.59

17.00

小时.分     #6时段起始时刻即#5时段终止时刻

Pr053

#6 时段状态选择

000--003

002

*上同Pr043

Pr054

#7时段起始时间

0-23.59

21.30

小时.分     #7时段起始时刻即#6时段终止时刻

Pr055

#7 时段状态选择

00--03

001

*上同Pr043

Pr056

#8时段起始时间

0-23.59

23.59

小时.分     #8时段起始时刻即#7时段终止时刻

Pr057

#8 时段状态选择

000--003

000

*上同Pr043

Pr058

多变频泵方式时下限频率

000-050

035

多变频泵方式时,小于此频率减泵。（注：每泵配一台变频器工作方式称为多变频泵方式）

Pr059

（保留备用）

Pr060

（保留备用）

Pr061

（保留备用）

Pr062

（保留备用）

Pr063

变频器减速时间

000-250

025

单位: 秒

Pr064

小泵变频工作时,小泵退出延迟时间

000-250

020

单位: 秒   当前压力< (Pr002－Pr028)且频率高于48Hz开始计时

Pr065

小泵变频工作时进入休眠判断频率

000-050

040

单位: Hz

ddd  XXX

开机延时倒计数。

Er    001

低水位故障  （I1输入有效）

X.XX X.XX

显示设定压力和实际压力。

频率指示灯亮时，显示频率   （左侧三位）和实际压力。

Er    002

变频器故障/超压报警（I2输入有效）。

Er    003

压力表故障。

Er    004

控制器工作故障。
