一、产品概述

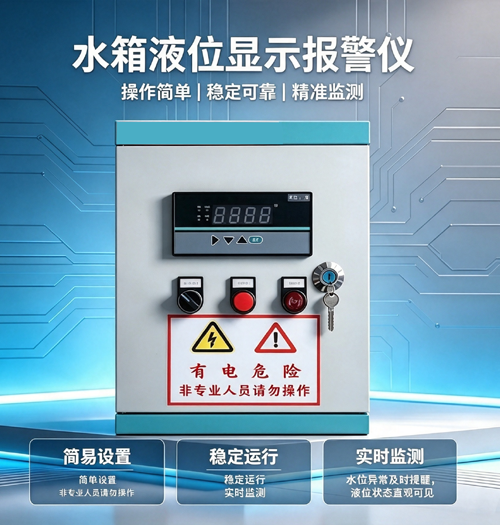

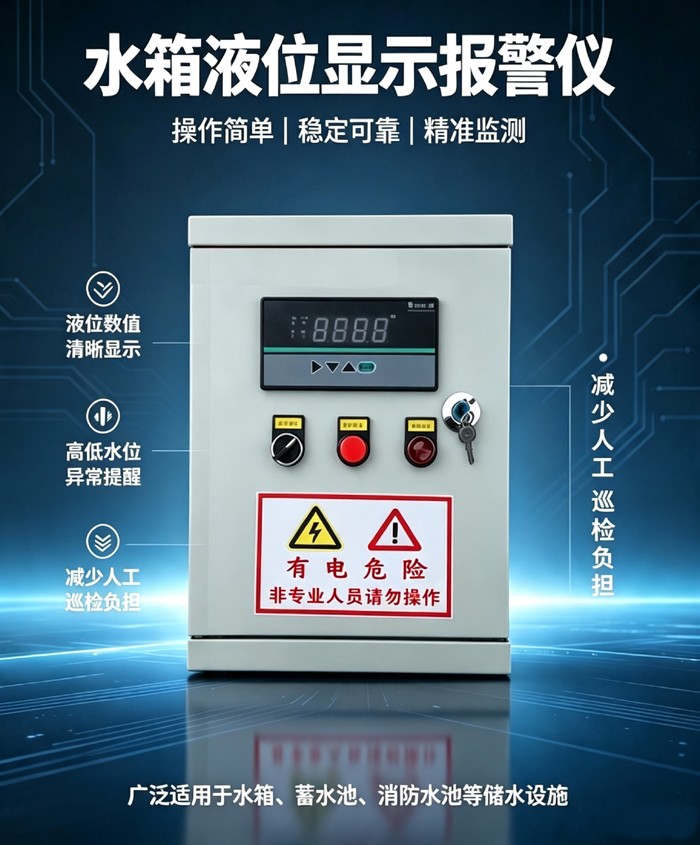

        SMCY 系列液位显示报警控制系统，专为各类储液容器液位管控研发，由智能数显控制主机 + 投入式液位变送器成套配套使用，可远距离分离安装，适配水箱、消防水池、蓄水池、水塔、储油罐、污水池等场景。设备依托 4～20mA 标准信号采集液位数据，实时数字化显示水位高度，支持自定义多档位液位阈值，自动完成补水 / 排水控制、高低液位声光报警，可远程变送信号传输至中控室，减少人工现场巡检，适配楼宇供水、工业厂区、市政水务、化工仓储等多类工况。

         针对现场雷击、腐蚀、低温冰冻、介质腐蚀等复杂工况，推出 SMCY4 三防款主机，内置防雷电路，搭配防腐 / 防冰 / 防雷型变送器，适配户外、地下泵房、腐蚀性污水等恶劣使用环境。

 二、核心产品优势

     操作简单，调试门槛低面板集成清晰操作按键，量程、上下限报警、回差参数可视化设置，配套简易安装布线方案，运维人员短时间即可完成设备调试；支持投入式直装、侧装螺纹、顶装超声波多种安装方式，改造、新装场景均可适配。

     稳定可靠，适配长期连续运行整机采用工业级集成电路元器件，主机支持 AC220V 常规供电，可持续不间断工作；SMCY4 型号内置防雷防护结构，配套多类型防护变送器，抵御雷击、结冰、酸碱介质侵蚀，降低设备故障概率；继电器开关输出稳定，可长期联动水泵、电磁阀执行启停动作。

     精准监测，数据直观可视高亮度 LED 数码管显示液位数值，支持 3 位 / 4 位数字显示，测量量程 0-100m 按需选配；仪表综合显示精度表现良好，可削弱水体波动带来的数据偏差；可选光柱模拟同步展示液位变化，中控室内远距离也可快速读取水位状态。

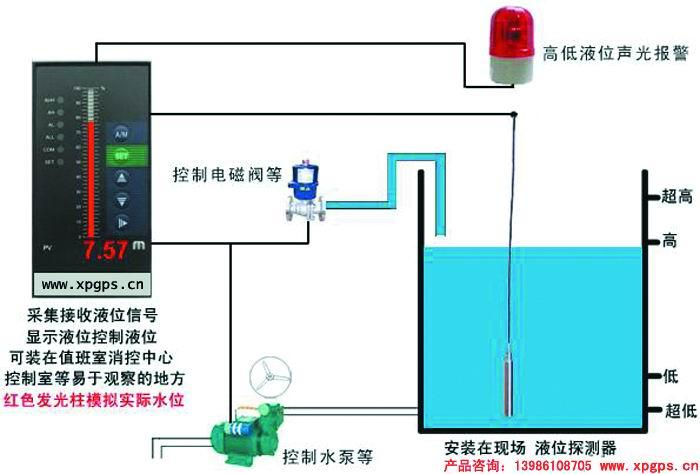

    多档位液位联动控制，多重安全防护支持上控、下控、上限报警、下限报警四组独立阈值自定义设定：

    下下限：缺水信号，联动水泵停机，避免空转损耗设备

    下控：自动开启补水电磁阀 / 供水泵

    上控：到达目标水位自动关停补水设备，搭配回差功能稳定水位区间

    上上限：超高液位声光报警，预防溢水、罐体漫液隐患

    标准信号远传，适配中控集成变送器输出工业通用 4～20mA 标准电流信号，可同步传输至远程控制室，对接变频设备、中控采集系统，实现多水池、多水箱集中统一管控。

     成套模块化选型，适配多元介质变送器分普通不锈钢、防腐四氟、防雷、防冰、超声波多种款式，可测量清水、消防水、工业污水、油料、酸碱粘稠介质，介质适用温度覆盖 - 20℃至 100℃以上区间。

三、完整成套配置清单

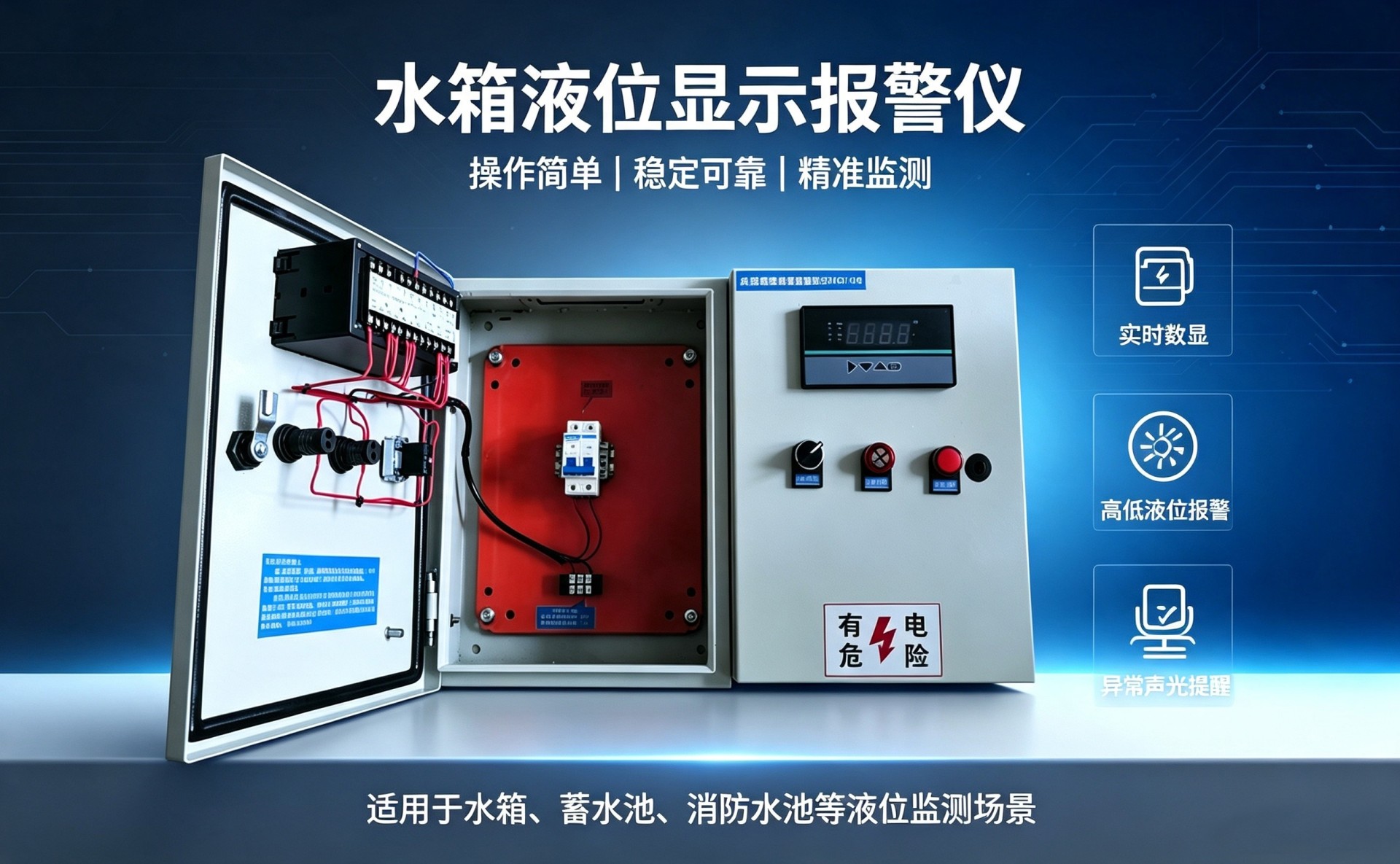

    SMCY 液位显示控制主机（分 1/2/3/4 四种型号，按需选配继电器输出、防雷三防功能）

    SMCY-05 投入式液位传感探头（配套屏蔽信号线）

    内置 GKS-5W/220V 蜂鸣声光报警器

    标准两芯屏蔽信号线缆（标配固定长度，可加长定制）

四、型号区分说明

     SMCY1：纯数字显示，无继电器控制输出，仅用于液位观测

    SMCY2：双组继电器输出，支持上下控、高低液位报警，无轮换逻辑

    SMCY3：水泵自动轮换控制，超限可双泵同步启动，适配双供水泵系统

    SMCY4：三防防雷专用款，内置防雷电路，适配腐蚀、雷击、低温户外场景，四组全功能液位输出

五、核心技术参数

控制主机参数

• 工作电源：AC220V±15%，主机输出 DC24V/50mA 供给变送器

• 测量量程：0~100m 区间可选（3m/5m/10m/50m/100m）

• 显示精度：仪表本体 0.1%，整体测量精度由配套变送器决定

• 工作环境温度：-10℃～45℃

• 输入 / 输出信号：标准 4～20mA 工业电流信号

• 开关量输出：2 组 / 4 组继电器（AC220V/0.5A），全量程自由设定阈值

• 报警形式：现场声光同步提醒

液位变送器参数

• 供电：DC24V（由主机统一供电）

• 输出：两线制 4~20mA 信号，超声波款式可选三线 0~5V

• 壳体材质：不锈钢、四氟乙烯防腐材质、塑料（超声波探头）

• 适配深度：1m~100m 多规格可选

• 温度补偿：全系列带温度补偿结构，高低温环境数据波动小

六、适用行业与使用场景

       ✅ 建筑消防：楼顶消防水箱、地下消防水池水位监测溢水 / 缺水报警

       ✅ 市政供水：自来水厂蓄水池、二次供水泵房、水塔自动补水管控

       ✅ 工业厂区：生产清水池、循环污水池、冷却水箱液位自控

       ✅ 化工仓储：储油罐、酸碱溶液罐体液位监测、超液位预警

       ✅ 商用配套：酒店、学校、医院、工地集中供水水箱自动化值守

       ✅ 污水处理：调节池、集水井水位联动排污泵启停

七、安装与使用说明

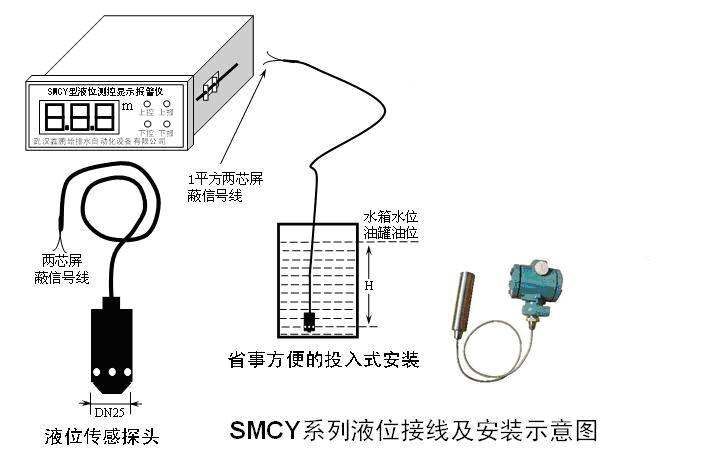

     投入式简易安装（主流方案）将液位探头直接投入水箱 / 水池底部，搭配垂重、防波管（水体波动大场景选配），两芯屏蔽线缆连接至控制室仪表，开孔穿线即可，施工便捷。

     侧壁螺纹安装水箱侧壁开孔加装三通阀门，变送器 M20*1.5 外螺纹直接连接，适合水温 60℃以内密闭水箱。

     超声波顶装方案水箱顶盖开孔，配套安装支架固定超声波探头，无介质接触，适配粘稠、易结垢液体。

     接线完成后，在仪表面板设定实际测量量程、各档位液位动作值，保存参数后即可全自动运行，无需人工持续看管。
