产品概述

给排水系统稳定运行的核心控制单元 ——YW32B 系列液位控制器，针对供水排水行业现场复杂工况深度研发优化，聚焦传统液位控制设备易误动作、电极结垢腐蚀、环境干扰等行业痛点，兼顾性能与成本，打造高适配、高可靠的自动化液位控制解决方案。

产品经过多代迭代打磨，已在大量工程项目落地应用，广泛适配建筑供水、消防供水、污水处置、工矿流体池、深井取水等场景，可配套生活泵、消防泵、污水泵、工业泵、家用泵实现自动化液位管控；同时可为气压供水、变频供水设备提供蓄水池断水保护，规避水泵空转损耗风险。企业可配套提供 0‑215kW 全系列水泵液位控制箱 / 柜，满足成套项目集成需求。

核心技术优势

✅ 抗复杂工况干扰，运行稳定可靠搭载 SKB‑14 水位控制集成芯片，采用长间隙双头脉冲波弱电信号探测技术，对电网波动、现场电磁干扰具备良好耐受能力，适配潮湿、多尘等严苛现场环境，保障设备长期连续工作。

✅ 优化电极腐蚀问题，延长设备生命周期创新单线 / 双线 / 三总线连接遥控技术，改善传统电极电化腐蚀现象，降低结垢带来的控制异常风险，减少现场维护频次，并非水处理除垢设备。

✅ 极强兼容适配，多场景灵活组态可直接对接电极、浮球接点、干簧管、压力表、人工按钮等多种信号装置；支持单线、双线、三总线组网，实现多水箱联控、控制室集中管控，给水、排水、给排水双模式自由切换。

✅ 全隔离安全架构，使用更安心电源输入、信号输入、继电器触点输出与外壳电气相互隔离绝缘，构建多重安全防护；可与二次回路配合，拓展电机过流、短路、缺相保护能力，也可搭配浮球控制器，适配水、油、酸碱工业污水等多种介质的液位控制。

✅ 安装便捷，运维简单，性价比突出导轨式紧凑结构设计，接线逻辑清晰，缩短现场施工工时；无需复杂调试，后期维护工作量低，以合理成本实现工业级控制性能。

典型应用场景

• 民用建筑：楼顶水箱、自来水塔、高层楼宇高低位水池自动给水排水

• 市政水务：地面蓄水池、污水池、深井水位监测与泵组保护

• 工业工况：工矿液池、生产工艺液体液位自动化管控

• 消防系统：消防水箱、蓄水池液位管控，水泵缺水保护

• 成套设备：气压供水、变频供水设备配套液位保护单元

关键技术参数

注：以上为实验室标准条件指标，实际效果受线缆、现场工况环境影响。

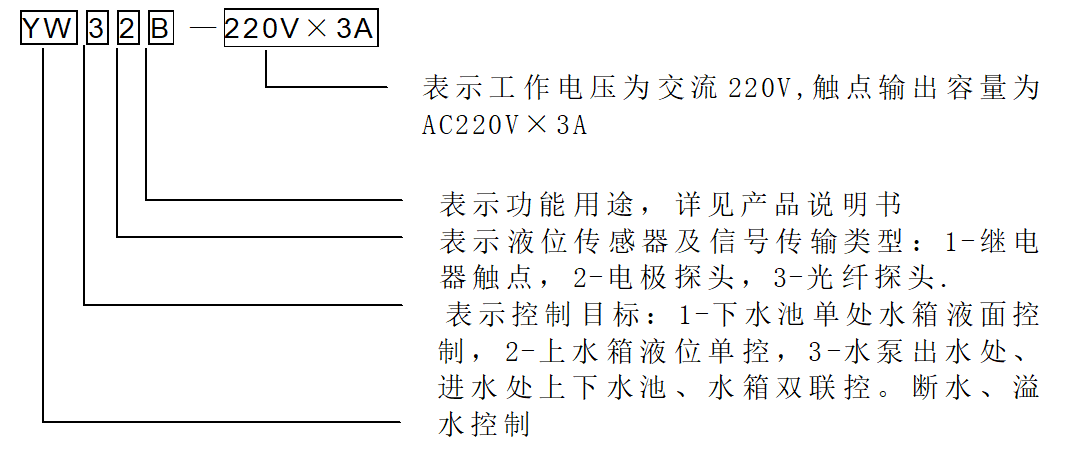

一、 型号说明:

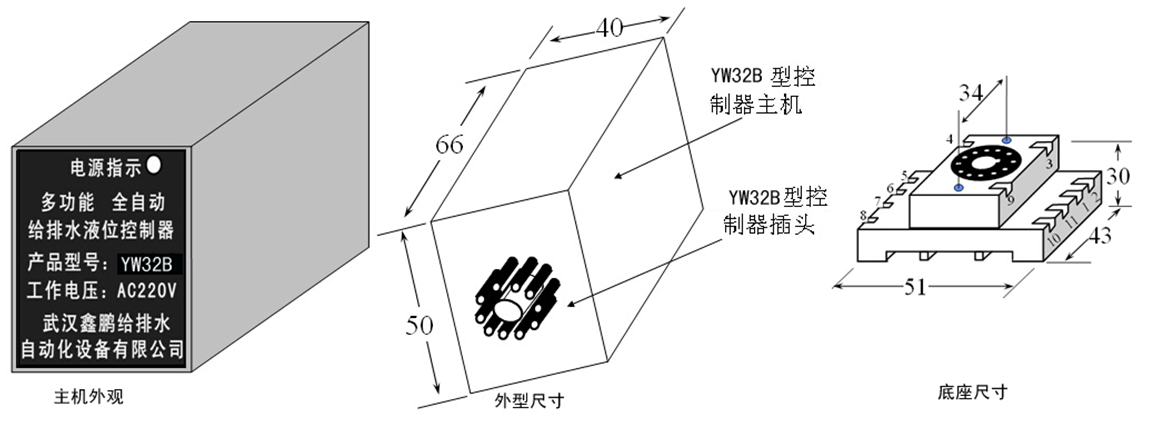

二、产品外型外尺寸及安图：

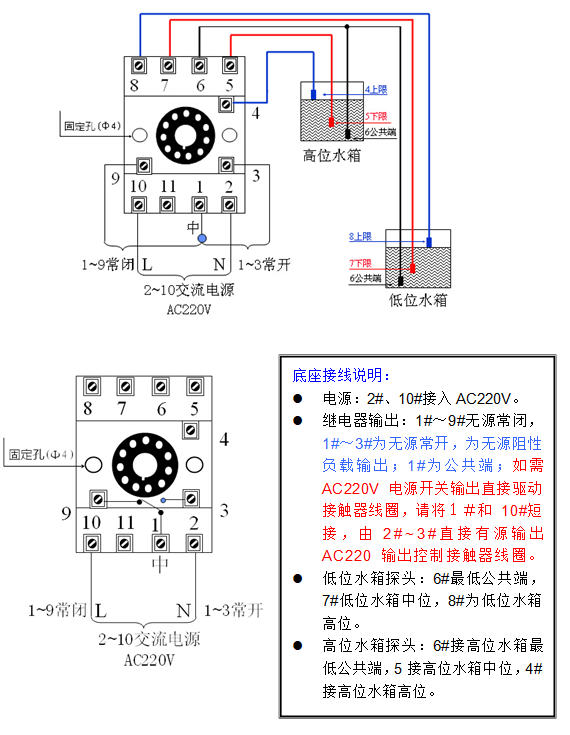

三、YW32B控制器底座接线图：

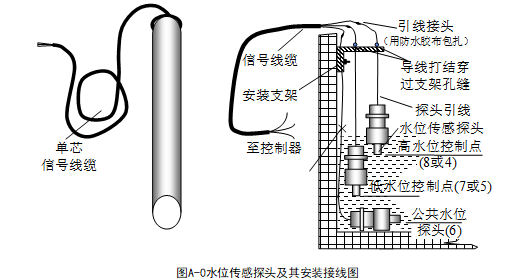

四、     电极探头外观及安装示意图：

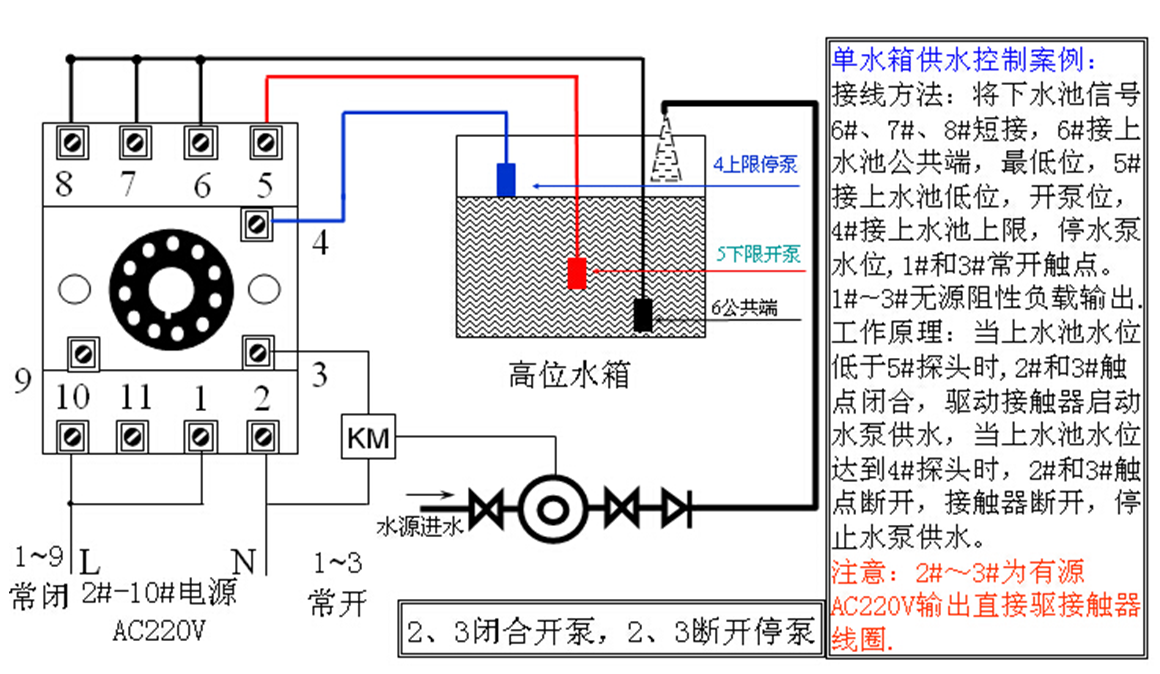

五、     全自动单水箱供水控制接线图：

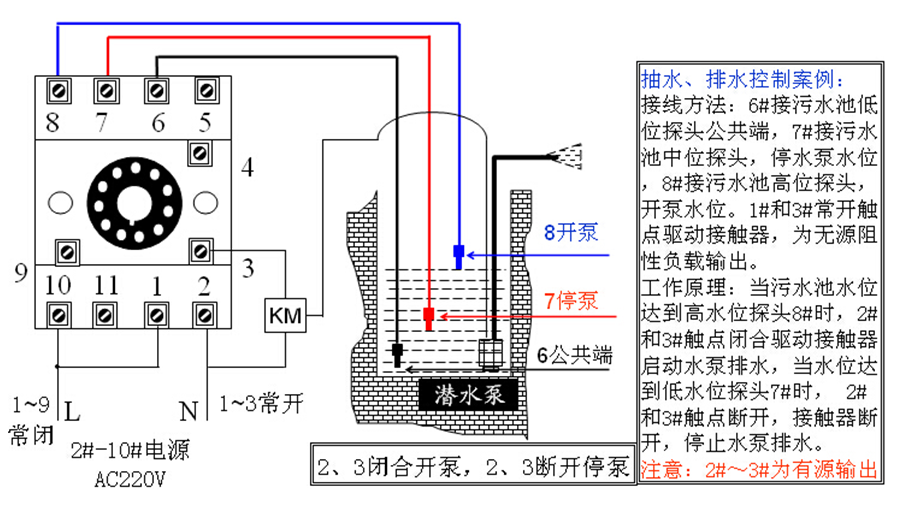

六、     全自动排水、抽水控制接线图：

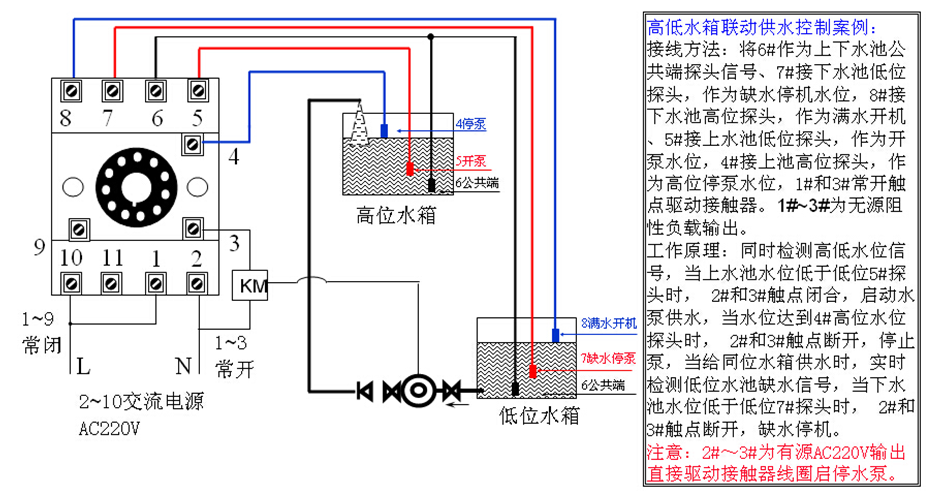

七、     全自动给水、排水双控制接线图：

功能模式说明

1. 单水箱供水模式依据上限、下限探头信号自动启停水泵。水位低于下限探头，自动启动水泵补水；水位抵达上限探头，自动停止补水，避免水箱溢流。

2. 排水抽水模式适用于污水池、集水坑。液位上升至高水位探头，启动排水泵；液位回落至低位探头，自动关停排水泵。

3. 高低位水箱联动给排水模式同时管控高位水箱补水、低位水池排水，兼具缺水停机保护；低位水池液位过低时自动停机，防止水泵空转损伤设备，实现双池联动自动化运行。

安装要点提示

1. 设备采用导轨底座安装，面板电源指示灯通电点亮代表主机供电正常。

2. 信号线缆务必保证绝缘性能，接头做好防水防潮防护；露天布线做套管防护，定期检测线缆绝缘。

3. 水位探头悬挂布设，避开水流冲击，探头之间保持间距，不要触碰池壁，避免信号异常。

4. 无源继电器输出，可直接驱动接触器线圈，注意区分常开、常闭触点，严格按照接线说明施工。
