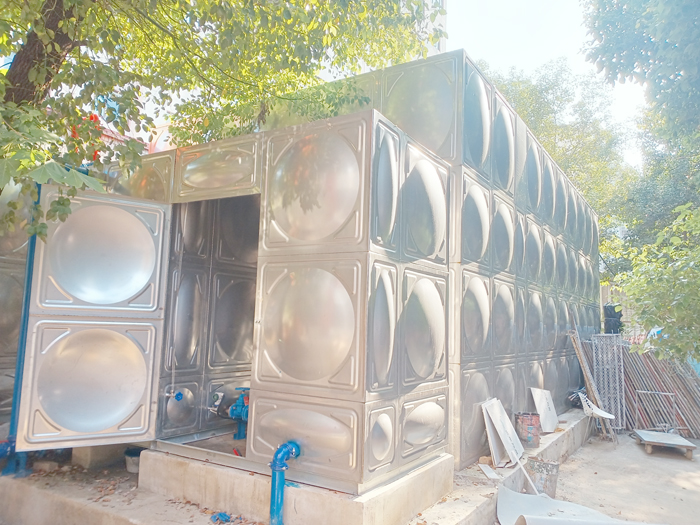

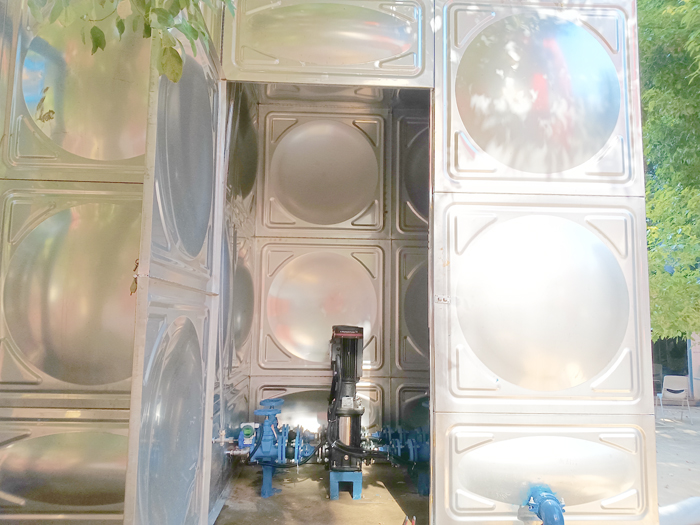

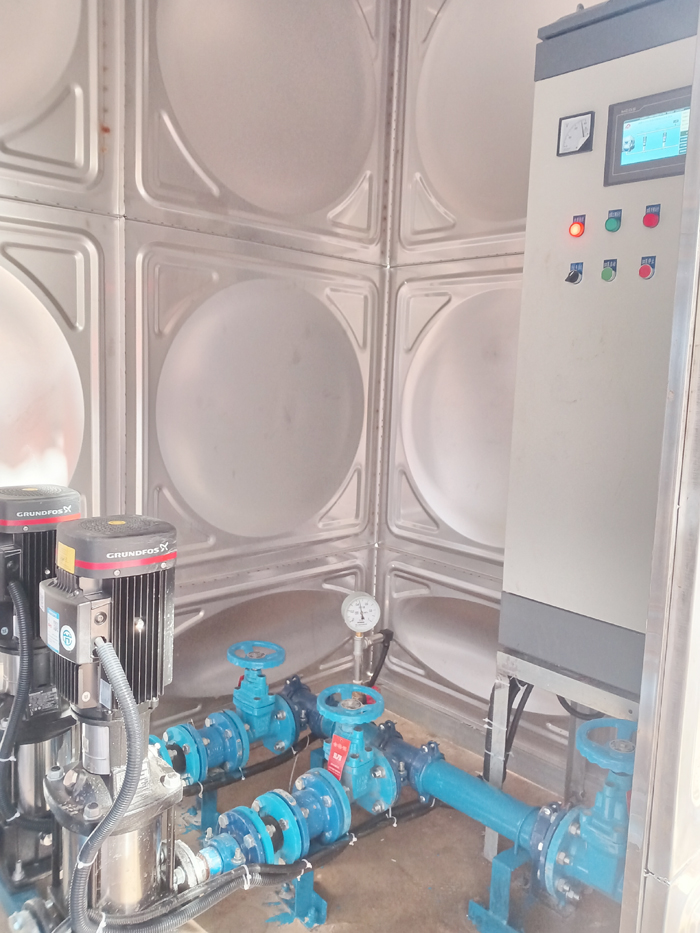

武汉市第三十九中学食堂不锈钢户外箱式一体化泵房，该校区食堂层高4层，因为学校用水量比较集中，用水量大，自来水无法满足食堂同时用水需求，该户外一体化变频恒压供水设备结合学校食堂周围环境，考虑到占地面积小，安装周期短、外型美观等众特点，该设备是专为户外安装环境设计的新型供水设备，集供水、控制、防护等功能于一体，能在露天环境下稳定运行，广泛适用于缺乏室内泵房或对安装空间有严格限制的场景，该成套设备包括一座不锈钢水箱（含泵房设备间），2台格兰富不锈钢立多多级离心泵，一台智能变频柜，变频柜采用ABB变频器、西门子可编程控制器，昆仑通态触摸屏，水箱液位、出水压力采用压力传感器采集反馈，装载武汉鑫鹏给排水自动化设备有限公司智能变频恒压供水控制系统，实现双泵自动轮换，自动加减运行，“精准调控、节能、智能保护、远程运维” 等核心优势，为学校供水提供安全保障服务。

一、设备组成：

• 不锈钢水箱：采用食品级不锈钢材质，如 304 不锈钢，具有良好的耐腐蚀性。内部设有进水口、出水口、溢流口、放空口等，有的还装有液位计，用于实时监测水位。
• 水泵机组：根据不同的使用需求，可配备离心泵、潜水泵等不同类型、功率的水泵，通常采用多个水泵串联或并联的方式，以满足不同的流量和扬程要求。

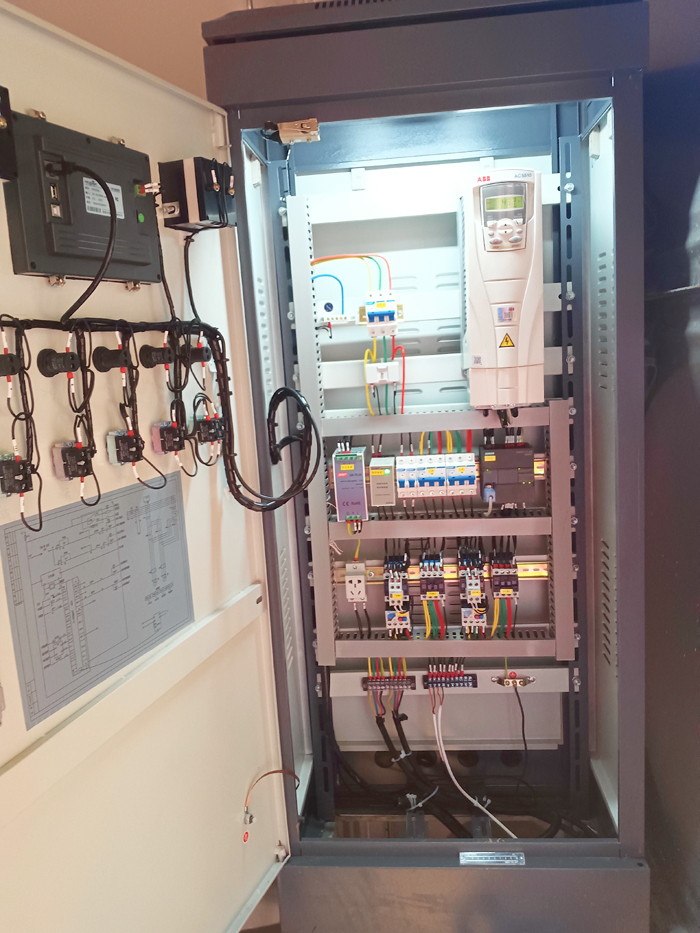

• 智能变频控制柜：集成了计算机技术、变频技术等，包含西门子可编程逻辑控制器（PLC），可根据水箱水位、出水压力等参数自动控制水泵的启停、转速调节等操作，并具备过载保护、短路保护等多种电气保护功能。
• 压力传感器：实时监测供水压力，并将压力信号反馈给变频控制柜，以便进行压力调节。
• 管阀附件：包括进水管、出水管、连接管、阀门等，管道材质钢塑复合管给水管，连接方式多采用沟槽式连接。

二、工作原理：

户外一体化变频恒压供水设备的核心原理是通过 “压力反馈 - 智能调节” 实现恒压供水，同时结合户外环境特点优化运行逻辑：

1. 压力监测与反馈：管网出口处的压力传感器实时采集供水压力信号，并将信号传输至变频控制柜。
2. 智能调节运行：控制柜将实际压力与设定压力对比，通过 PID 算法控制变频器输出频率，调节水泵转速：
• 当用水量增加，管网压力低于设定值时，变频器提高频率，水泵转速上升，供水量增加，直至压力恢复设定值；
• 当用水量减少，管网压力高于设定值时，变频器降低频率，水泵转速下降，供水量减少，避免压力过高；
• 多泵系统中，控制柜会根据压力变化自动切换水泵运行台数，实现 “小流量单泵运行、大流量多泵并联” 的模式。
3. 应急供水保障：若市政管网临时停水或水压不足，水箱内的储水通过水泵加压供水，液位传感器触发低水位报警时，设备自动停机保护，避免水泵空转损坏。

三、核心特点：

• 户外强适应性：防护箱体具备 IP54 及以上防护等级，能抵御暴雨、风沙、高温、严寒等恶劣天气，内置温控系统可自动调节箱内温度，确保设备全年稳定运行。
• 一体化集成设计：所有部件集成于同一箱体，结构紧凑，占地面积小（通常为传统泵房的 1/3~1/5），无需单独建造泵房，节省土建成本和安装空间，结构紧凑，可直接安装在水箱里（如在室外可减少泵房的建设），节省空间。
• 节能：通过变频调速技术，水泵始终在合理区间运行，避免 “大马拉小车” 现象，较传统供水设备节能 20%~40%；同时可叠压市政管网原有压力，进一步降低能耗，通过智能控制系统实时监测市政管网压力及流量，当市政供水压力充足时，优先采用叠压供水模式，充分利用管网压力，减少水泵能耗。
• 全自动智能运行：支持无人值守，具备自动启停、压力恒定、水泵轮换、故障自诊断等功能，异常情况（如缺水、过载、超压）会通过声光报警或远程通讯通知管理人员。
• 安全卫生：水箱及接触水的部件均采用食品级不锈钢，避免水质二次污染，部分设备可配置紫外线消毒或水箱自动清洗功能，符合饮用水卫生标准。
• 安装维护便捷：设备出厂前完成预组装和调试，现场只需连接进出水管和电源即可投入使用；箱体内布局合理，预留检修通道，后期维护无需拆卸整体结构。

四、适用场景：

户外一体化变频恒压供水设备凭借其户外适应性和集成化优势，广泛应用于以下场景：

• 居民生活供水：农村集中供水、城中村改造、别墅区、低层住宅小区等缺乏室内泵房的区域。
• 公共设施供水：户外广场、公园、景区、高速公路服务区、车站等露天公共场所的生活及消防备用水。
• 工业辅助供水：工厂户外生产线、农业灌溉、工地临时用水等对安装灵活性要求高的场景。
• 应急供水保障：自然灾害后临时供水、偏远地区管网延伸工程等应急或过渡性供水需求。

五、技术优势对比：

武汉鑫鹏给排水自动化设备有限公司的户外一体化变频恒压供水设备通过技术创新解决了传统供水设备在户外场景中的痛点，实现了 “安装即运行、无人也可靠” 的供水模式，是现代供水系统中节能、智能、灵活的优选方案。
