变频恒压供水成套设备

一、产品概述

        武汉鑫鹏给排水自动化设备有限公司的变频恒压供水成套设备广泛适配商业综合体、高层住宅小区、产业园、学校医院等建筑生活给水场景，依托变频调速、PLC 智能逻辑控制，搭配格兰富立式多级离心泵、稳压气压罐、不锈钢稳压管路、一体化电控系统、不锈钢储水箱组合成套，摒弃传统高位水箱供水弊端，实现管网水压全天候恒定、供水稳定节能，是现代化二次供水主流标准化设备。

二、整套设备核心组成模块

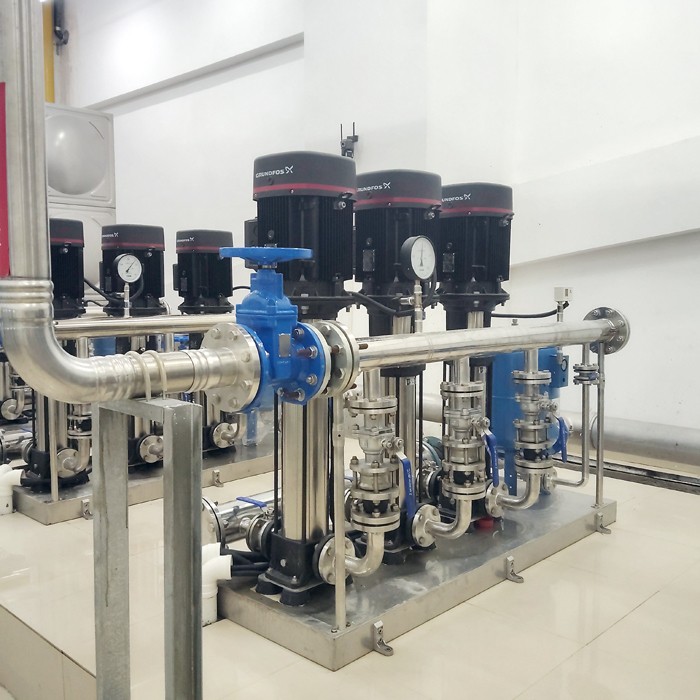

1. 增压主机单元：立式多级离心泵

机组搭载格兰富立式不锈钢多级离心泵，为供水系统核心动力部件：

1. 泵体全不锈钢过流结构，耐腐蚀、不易结垢，饮用水供水卫生安全达标；

2. 立式紧凑结构，运行震动小、噪音低，适配泵房室内安静环境；

3. 机械密封耐用，长时间连续运行渗漏概率得到有效控制，维护周期长；

4. 多泵并联模块化设计，可灵活配置 3 泵、4 泵、6 泵等组合方案，大流量供水场景适配性强。

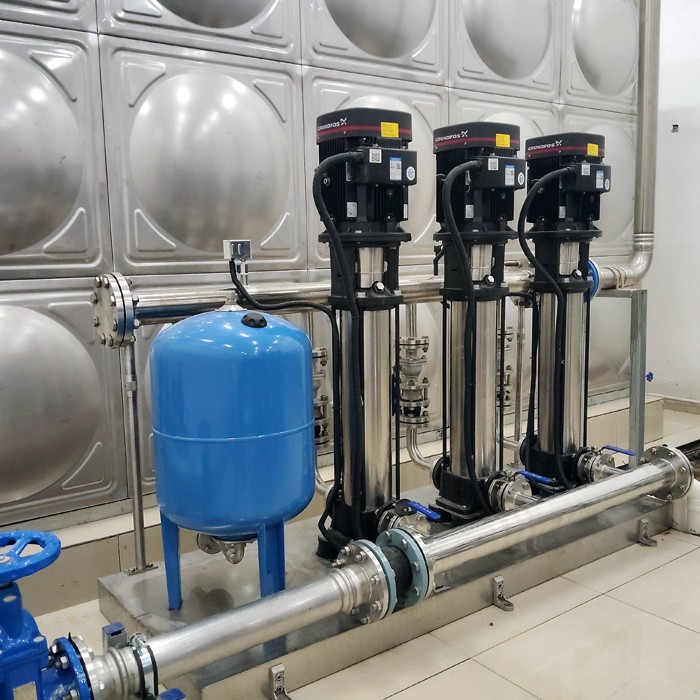

2. 稳压缓冲单元：隔膜式气压罐

配套专用稳压气压罐，作用：

• 平缓管网水锤冲击，缓冲水泵启停瞬间水压波动；

• 小流量用水时，依靠罐体储能稳压，减少水泵频繁启停，延长电机与变频器使用寿命；

• 稳定系统静压，夜间低谷用水时段维持管网基础压力。

3. 管路阀门总成

整套管路采用 304 不锈钢无缝管路，法兰标准化连接，配套闸阀、止回阀、软接头、压力表、过滤器等配件：

1. 不锈钢管路洁净防锈，符合生活饮用水卫生标准；

2. 独立支路阀门，单台水泵可独立检修关停，机组不停机维护；

3. 压力表实时直观显示管路压力，便于日常巡检调试；

4. 管路整体工厂预制焊接，现场安装对接便捷，密封性可靠。

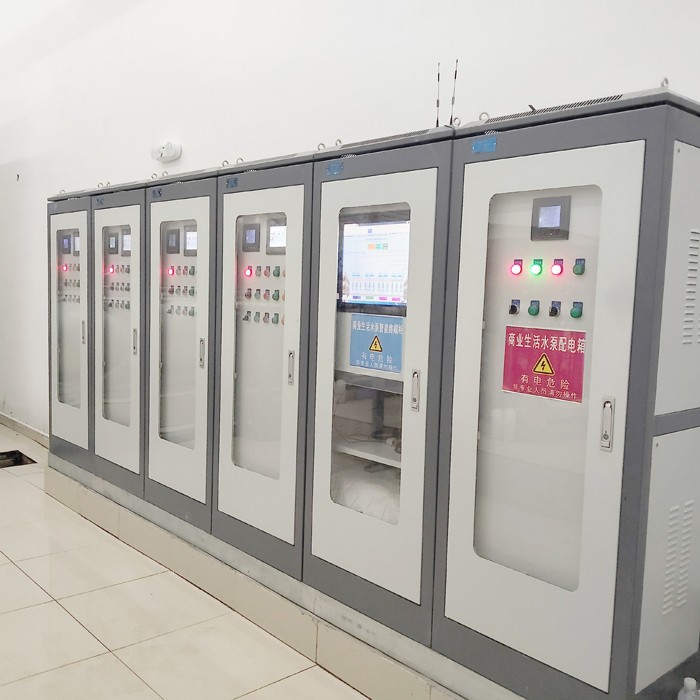

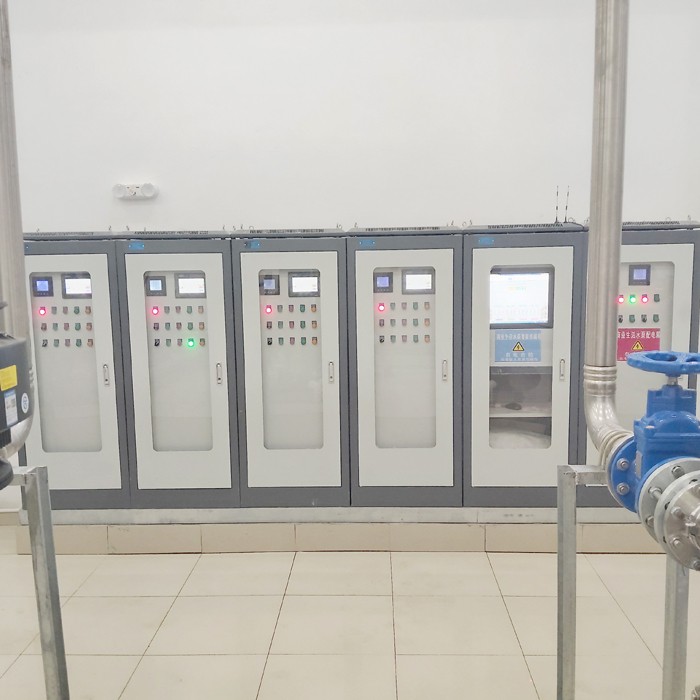

4. 智能电控系统（变频控制柜）

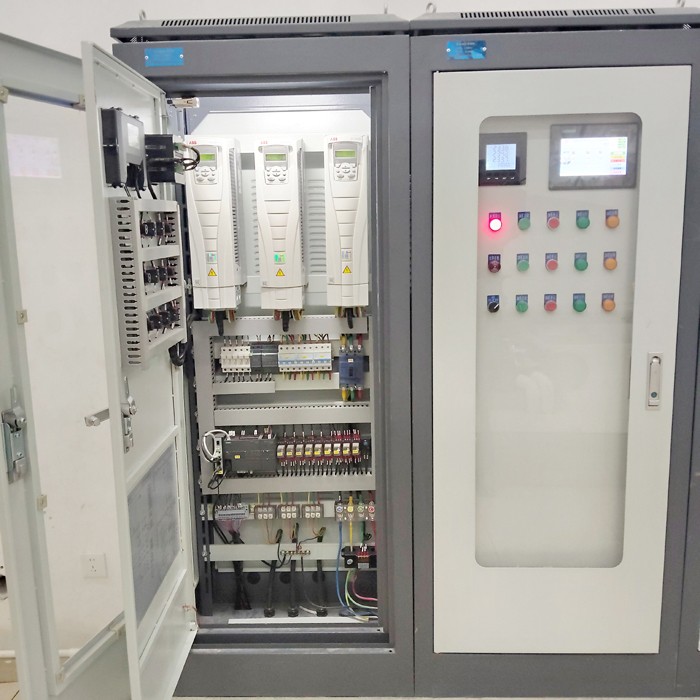

      控制柜为整套设备控制中枢，采用多联柜体模块化集成设计，分为操作显示区、变频驱动区、PLC 逻辑控制区：

1. 硬件配置采用知名品牌变频器、PLC 可编程控制器、触控显示屏、压力传感器、中间继电器、断路器等电气元件；一泵一变频独立驱动，多泵联动轮换运行，具备硬件过载、过流、缺相、超压、缺水干转、漏电多重保护。

2. 控制功能

• 恒压闭环调节：压力传感器实时采集管网水压，PLC 自动运算，变频器实时调节水泵转速，用水量变大自动提速增流，用水量减小自动降速节能；

• 轮换循环运行：多台水泵定时轮换工作，均衡设备损耗，避免单泵长期疲劳运行；

• 休眠唤醒功能：夜间超低用水时水泵低速休眠，压力跌落自动唤醒，杜绝空转能耗；

• 人机交互：触摸屏可视化参数设置，运行压力、频率、故障代码、设备启停状态一键查看，操作简单易懂；

• 拓展预留：预留远程通讯接口，可对接楼宇监控、物联网远程监测，支持远程查看、远程调试、故障远程告警。

3. 安全防护柜体绝缘防护等级达标，设置高压警示标识，强弱电分区布线，线路规整规范，具备防短路、防雷、防漏电保护，泵房潮湿环境稳定运行。

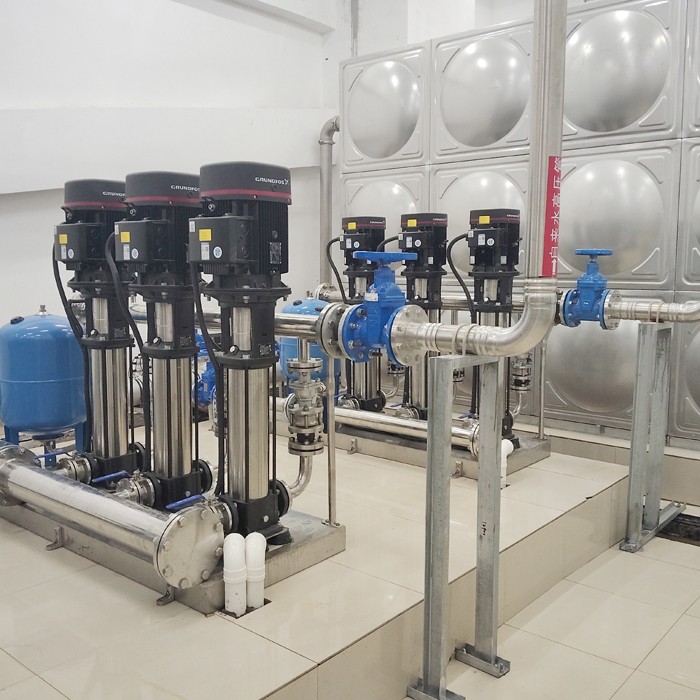

5. 储水单元：不锈钢拼装水箱

配套装配式 304 不锈钢模压水箱，模块化板块拼装，结构稳固：

1. 304级不锈钢材质，水质无二次污染；

2. 大容量蓄水储备，市政停水短时应急供水；

3. 搭配液位联动信号，可与控制柜联动，实现低水位停机保护，杜绝水泵空抽损坏。

三、产品核心优势

1. 节能降耗，运行成本低

     摒弃传统工频水泵恒速运转模式，变频跟随用水量动态调速，高峰满负荷运转、低谷低功率运行，对比传统供水设备综合更省电；休眠功能杜绝无效能耗，多泵轮换降低设备损耗。

2. 供水稳定，水压恒定

    全天候稳压闭环控制，高层高低楼层水压差值小，用水高峰不断水、不泄压，淋浴、厨卫用水无忽大忽小问题，居住用水体验稳定。

3. 卫生安全，水质有保障

    全流程 304 不锈钢过流部件，无锈蚀、无杂质析出，密闭式供水结构，隔绝蚊虫、杂物进入水体，规避传统敞开水箱二次污染问题，符合生活饮用水供水规范。

4. 智能省心，运维便捷

      全自动无人值守运行，日常无需专人值守；故障自动识别、声光告警，故障代码直观显示问题点位；单泵独立检修，机组可不停机维保，不影响整体供水；电控界面通俗易懂，常规调试新手也可快速上手操作。

5. 安全可靠，使用寿命长

     多重电气、水力保护机制，规避干转、过载、水锤、漏电等常见故障；核心泵体、电气元器件选用知名成熟品牌，结构模块化设计，零部件通用性强，后期更换维修成本低，正常规范维保前提下，设备可长期稳定使用。

6. 灵活定制，场景适配广

     可根据项目实际流量、扬程、楼层高度、用水人数，一对一定制泵组数量、功率、水箱容积、控制方案；可做落地一体式机组、分体式泵房成套、户外防雨机型、静音降噪机型，适配住宅、商业楼宇、学校、医院、厂区、工业园等各类场景。

四、主要应用场景

1. 高层住宅小区、公寓、安置房生活二次加压供水；

2. 商场、写字楼、酒店、综合体商业生活给水；

3. 医院、院校、宿舍楼集中供水工程；

4. 工业园区、厂区、产业园生产 + 生活综合供水；

5. 老旧小区供水改造、市政管网增压补压工程。

五、服务与交付

1. 前期方案：结合项目参数免费出具流量扬程选型、泵房布局、设备配置专业方案；

2. 成套生产：一体化成套集成出厂，出厂前整机带载调试检测，合格后交付；

3. 安装指导：上门现场安装技术指导、设备调试、水压整定；

4. 售后质保：整机质保服务，终身提供技术咨询、故障远程指导、配件维保升级服务；

5. 技术支持：长期提供设备运维培训、泵房日常巡检指导、系统升级优化。
