商场中央空调循环水智能控制系统产品介绍

一、产品概述

          本套商业空调循环水控制系统由武汉鑫鹏给排水自动化设备有限公司生产落地，适配商业综合体、大型商场中央空调水循环工况，整套系统包含变频控制柜、循环离心泵、配套管路阀门组件，依托经过长期落地应用的电气自动化控制技术，对中央空调冷冻水、冷却水循环水泵实现稳定调控，广泛应用于商场、写字楼等大型公共建筑暖通水循环场景，兼顾运行稳定性、能耗优化与运维便捷性。

二、硬件组成与实拍说明

1. 变频专用控制柜

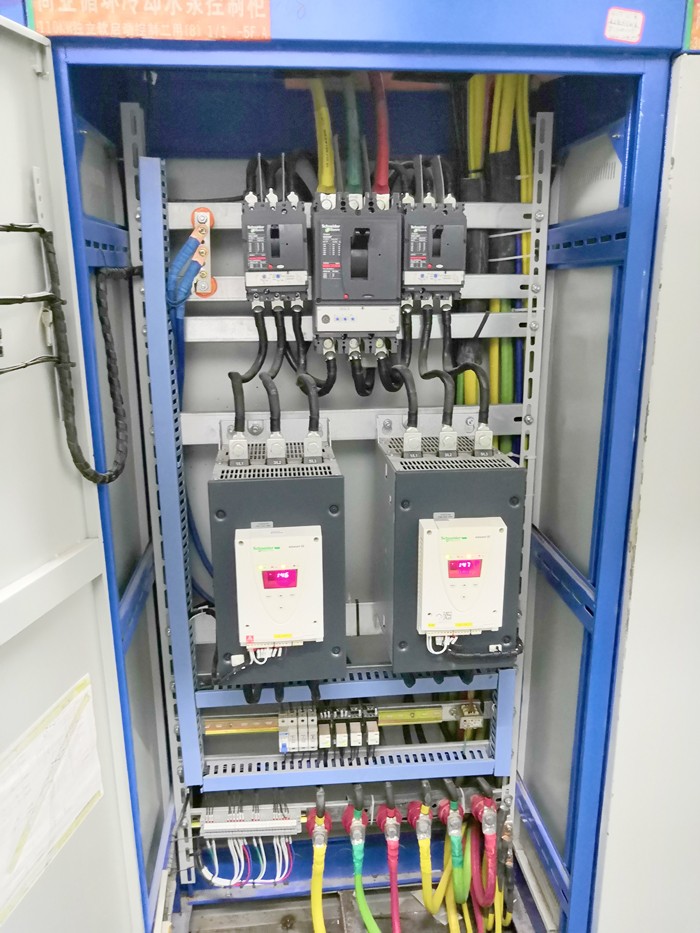

1. 核心变频控制柜

2. 采用施耐德变频模块搭配塑壳断路器、集成保护元器件，一柜搭载双变频驱动单元，一对一管控两台循环水泵。柜体采用模块化布线结构，集成过载、缺相、过流、过热多重电气防护，变频面板可直观显示运行频率、电流、故障代码，能够平滑调节水泵转速，摒弃工频恒速粗放运行模式。柜体框架加固布线规整，防尘、散热结构适配泵房潮湿多尘环境，合理运维下，可适配长时间连续运行，故障发生率较低。

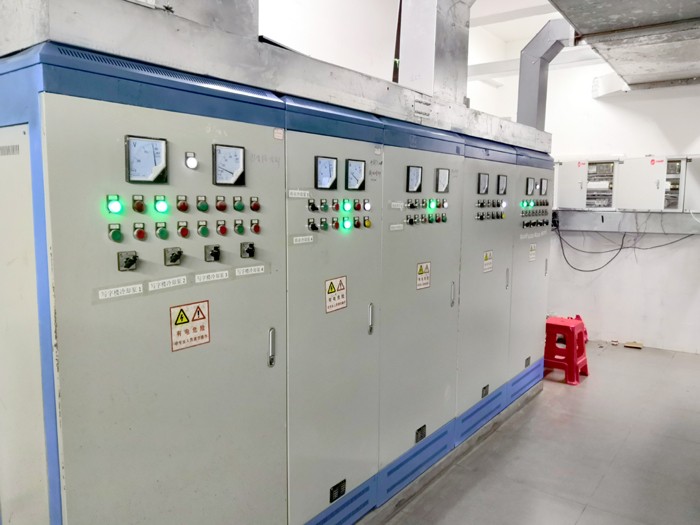

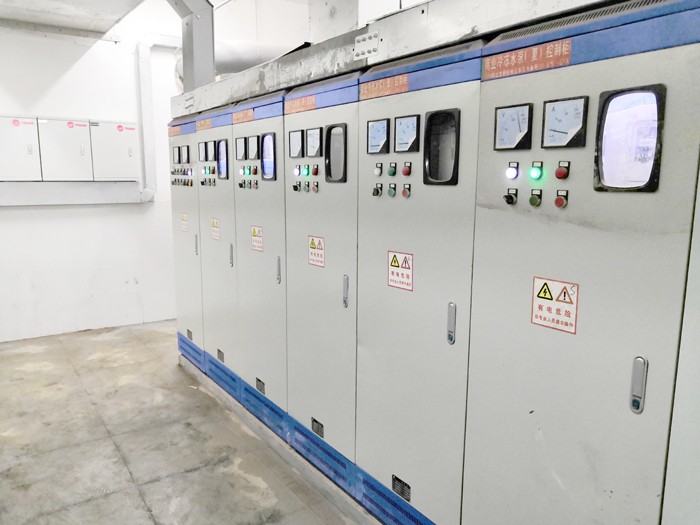

3. 成套常规电控配电柜

4. 多联柜体集中控制多组水泵机组，配备指针仪表、运行指示灯、启停旋钮、故障警示组件，可完成多台水泵的手动 / 自动切换控制。清晰划分各组水泵控制回路，标注对应机组标识，搭配标准安全警示标识，电气回路分区规整，方便日常巡检、检修作业，可与变频控制柜联动组网，统筹整层、整栋建筑水循环机组。

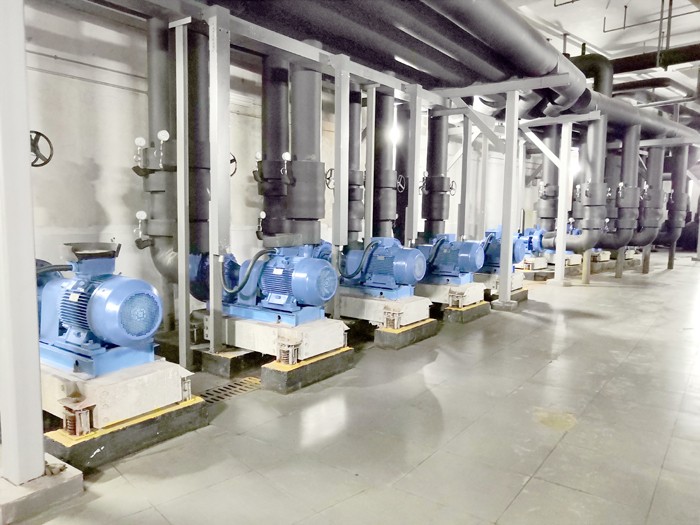

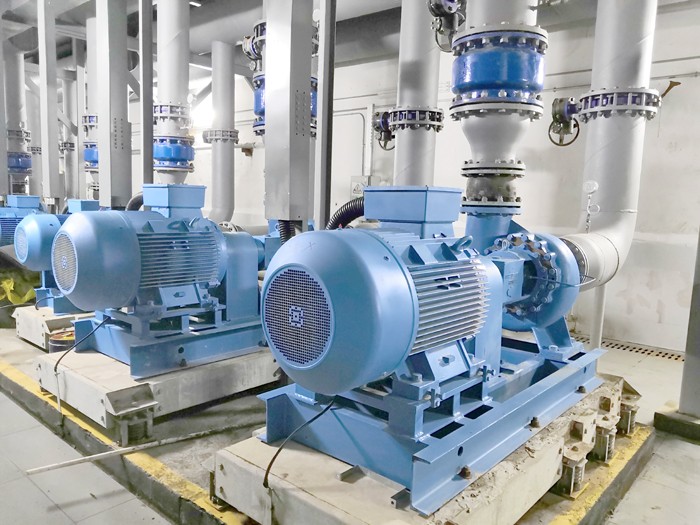

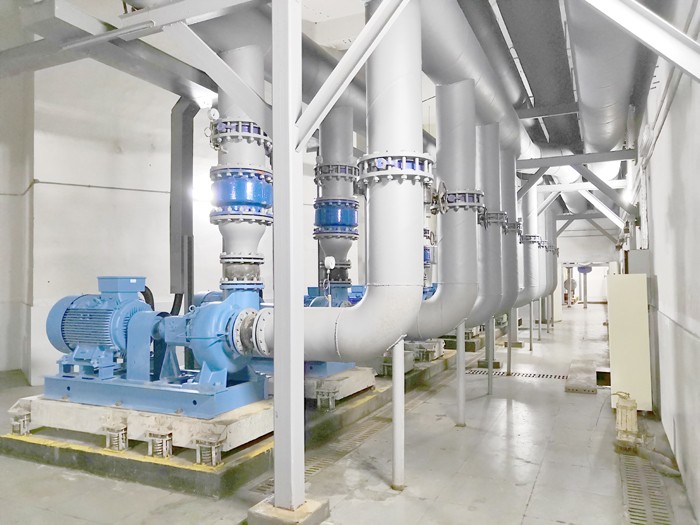

2. 空调循环水泵机组

     搭配立式 / 卧式空调专用循环离心泵，机组统一加装减震基座，削弱水泵启停、高速运转产生的震动与噪音，降低震动向建筑结构、管路传导。管路配套柔性减震接头、过滤器、闸阀、止回阀、压力表等配件，管路保温防护完善，减少水循环热量损耗；多泵并列布局，可实现一用一备、多用多备轮换运行，单台机组检修停机时其余设备正常接替工作，保障中央空调水循环不间断。

三、系统核心功能

1. 变频恒压 / 恒温智能调节依托变频调速技术，根据中央空调末端负荷变化，自动调整水泵转速，实时稳定管路水压、水温。商场客流高峰、昼夜温差变化时，系统自动适配水循环流量，负荷降低时自动降频减速，可减少冗余功耗，助力用电成本优化。

2. 多泵轮换与备用切换系统支持多台水泵定时轮换运行，均衡设备损耗，延长整机使用寿命；运行水泵出现故障时，备用泵可自动快速投入工作，可快速切换备用机组，大幅降低水循环中断概率，保障商场空调全天稳定制冷供暖。

3. 全方位安全防护电气端集成过流、过载、缺相、短路、漏电、超温保护；水力端搭配管路泄压、缺水保护，水泵空转、管路堵塞、电压异常时自动停机报警，可提前预警异常工况，降低设备烧毁、管路爆管等隐患。

4. 双模式操控，适配不同运维场景支持自动智能运行与手动就地操控两种模式：日常值守选用自动模式，系统自主调控；设备检修、调试阶段切换手动模式，单台水泵独立启停调试，操作门槛低，物业运维人员可快速上手。

5. 长效稳定连续运行整套设备针对商业建筑 24 小时不间断使用需求设计，元器件选用工业级耐用配件，水泵密封、电机散热、柜体防潮散热均做专项优化，适配商场泵房长期高负荷连续工作环境。

四、产品应用优势

1. 能耗优化，长期使用成本友好相比传统工频直启水泵，变频调速按需供水，大幅削减空载、满负荷冗余耗能，商场常年空调运行场景下，可有效降低暖通系统电费开支。

2. 设备损耗低，运维压力小水泵软启动替代硬启动，减小电机、管路冲击；机组轮换运行 + 减震降噪设计，降低机械磨损，可降低设备损耗，有助于拉长维保周期，维保频次与维修成本下降。

3. 适配大型商场规模化组网可单组独立管控，也可多柜联动集中控制，适配多层商场、多楼栋综合体水循环统一管理，扩容改造便捷，后期建筑业态升级可灵活拓展机组。

4. 环境适配性强控制柜防潮防尘、水泵抗气蚀、管路抗老化，可适配地下泵房潮湿、通风一般的工况，运行噪音经过减震优化，不会对商场公共区域造成噪音干扰。

五、适用场景

        城市商业综合体、大型购物中心、写字楼、酒店、综合文体场馆等大中型公共建筑中央空调冷却水、冷冻水循环系统改造与新建配套。

六、服务配套

        武汉鑫鹏给排水自动化设备有限公司可提供整套系统定制设计、现场安装调试、后期巡检维保、老旧水循环控制柜升级改造一站式服务，根据项目现场工况量身匹配水泵功率、变频方案，贴合不同建筑水循环实际使用需求。
