一、项目概况

        本项目为万科金域国际住宅小区57层超高层住宅小区生活供水新建工程，项目合计 8 栋住宅楼，总户数 2859 户，根据楼栋分布划分为两大独立供水泵房

       1、 1#-7# 住宅楼，合计 2533 户，由小区商住综合泵房统一供水；

       2、 8# 住宅楼，合计 326 户，单独设置 8 号楼专属泵房供水。针对 1#-7# 楼 1~57 层超高层楼栋用水高差大、用水时段集中、高层水压不稳等特点，武汉鑫鹏给排水自动化             设备有限公司量身设计低、中、高、超高四区分层加压供水方案，搭配不锈钢储水水箱、立式多级供水泵组、智能变频控制柜、配套阀门管路组件，搭建整套全自动恒压供水系统，平稳保障两千余户居民日常用水。

二、项目分层供水规划

1#~7# 楼总计 2533 户，按楼层高度划分为 4 个独立加压供水区域，分区精准匹配水压，缓解高低层水压失衡问题：

• 低区（2~12 层）：572 户，配套低区变频加压供水系统；

• 中区（13~24 层）：572 户，配套中区变频加压供水系统；

• 高区（25~36 层）：572 户，配套高区变频加压供水系统；

• 超高区（37~57 层）：817 户，其中 49~57 层共 219 户增设叠压供水设备，叠压机组分散布置于各楼栋对应单元 49 层避难层。

三、核心设备配置详情

（一）四区变频加压泵组（均采用两用一备运行模式 + 一泵一频变频调速控制）

1. 低区供水系统配置 3 台立式多级离心泵，两用一备，单台电机功率 11.0KW；水泵工况流量区间 24~32m³/h，扬程区间 74~84m，系统设定稳压上限 0.80MPa。

2. 中区供水系统配置 3 台立式多级离心泵，两用一备，单台电机功率 15.0KW；水泵工况流量区间 24~32m³/h，扬程区间 110~130m，系统设定稳压上限 1.15MPa。

3. 高区供水系统配置 3 台立式多级离心泵，两用一备，单台电机功率 18.5KW；水泵工况流量区间 24~32m³/h，扬程区间 140~166m，系统设定稳压上限 1.51MPa。

4. 超高区供水系统配置 3 台立式多级离心泵，两用一备，单台电机功率 30.0KW；水泵工况流量区间 32~38m³/h，扬程区间 148~200m，系统设定稳压上限 1.87MPa。

（二）不锈钢蓄水水箱

泵房设置于地下室负二层，配备 2 组装配式不锈钢拼接水箱，整体总容积 391.5m³，作为全小区生活用水储水缓冲单元：

• 1# 水箱：容积 189m³，规格 10.0×3.0×2.25m + 6.0×9.0×2.25m；

• 2# 水箱：容积 205.5m³，规格 10.0×3.0×2.25m + 6.0×10.0×2.25m；水箱采用模块化不锈钢拼装结构，密封性良好，便于日常清洁消杀，适配生活饮用水储存标准。

（三）管路、阀门与电控配套

1. 管路阀门组件全域采用不锈钢输水管道，搭配闸阀、止回阀、过滤阀、泄压阀、柔性减震接头、稳压气压罐等配件，管道搭配标准化抗震支架固定，加装管路标识区分高压、中压、低压、超高压水路，便于巡检检修；减震接头削弱水泵运行震动，降低管路共振噪音，气压罐辅助稳压，平缓水压波动。

2. 智能变频控制柜四区供水分别配置独立变频控制柜，集成启停按钮、运行指示灯、故障报警模块、变频调速单元，支持自动恒压运行、手动调试两种模式；控制柜内置过载、缺相、过流、缺水停机等多重防护功能，可实时采集水压、机组运行数据，故障自动报警并切换备用泵，保障供水不间断。

四、系统运行核心特点

1. 分区精细化稳压，高低层用水均衡四层独立供水系统分别匹配对应楼层扬程需求，高峰用水时段自动提升功率，夜间低峰自动降频运行，缓解高层缺水、低层水压过大的常见高层住宅用水难题。

2. 两用一备轮换运行，供水连续性强每个分区 3 台水泵采用 2 用 1 备设计，机组定时轮换工作均衡损耗；工作机组出现异常时，备用机组自动投入运行，降低停水概率，满足住宅全天不间断用水需求。

3. 变频节能运行，日常能耗更友好摒弃传统工频定速供水，依靠变频调节转速适配实时用水量，用水低谷阶段降低输出功率，减少无用能耗，长期使用可优化小区供水电费开支。

4. 多重安全防护，设备运行稳定电气端配备短路、过载、缺相、超温保护；水力端设置缺水、超压、空转保护，异常工况自动停机预警，降低设备损坏、管路渗漏等问题发生概率。

5. 运维便捷，标准化布线标识清晰泵房设备排布规整，管路分区标注、机组编号清晰，电控面板操作直观，物业工作人员可快速完成巡检、调试、日常维护工作。

五、落地实拍对应说明

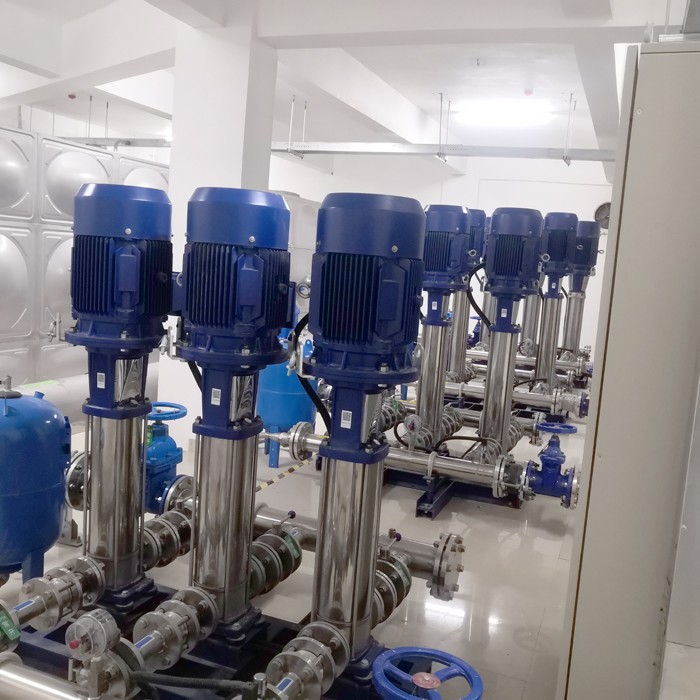

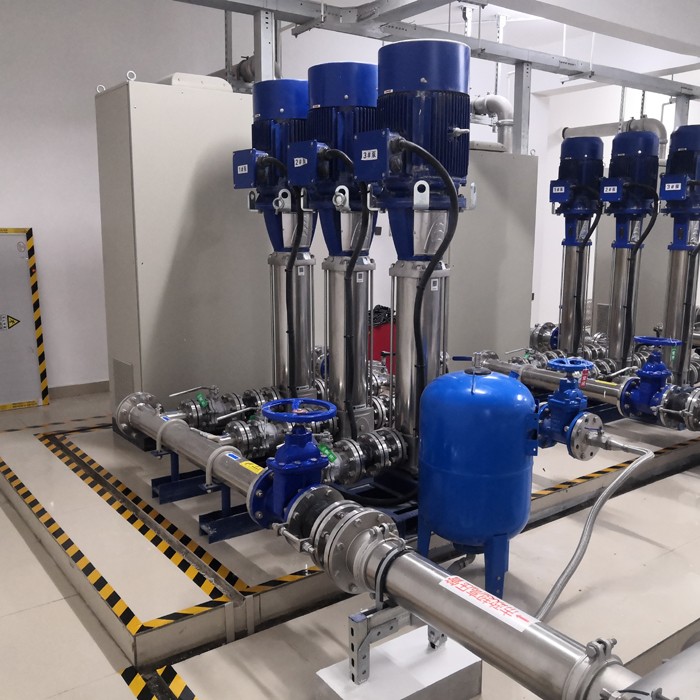

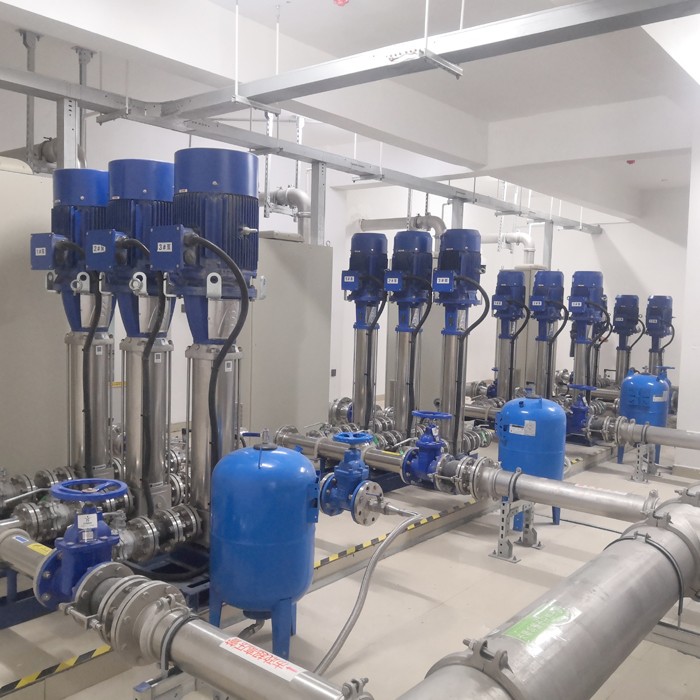

1. 立式多级离心泵机组：项目高低区主力供水泵，多泵整齐并列排布，搭配减震底座、稳压罐，为整套供水系统提供动力；

2. 分区电控控制柜：各区域独立控制柜体，集成指示灯、操作按钮与变频模块，统筹对应泵组启停与稳压调节；

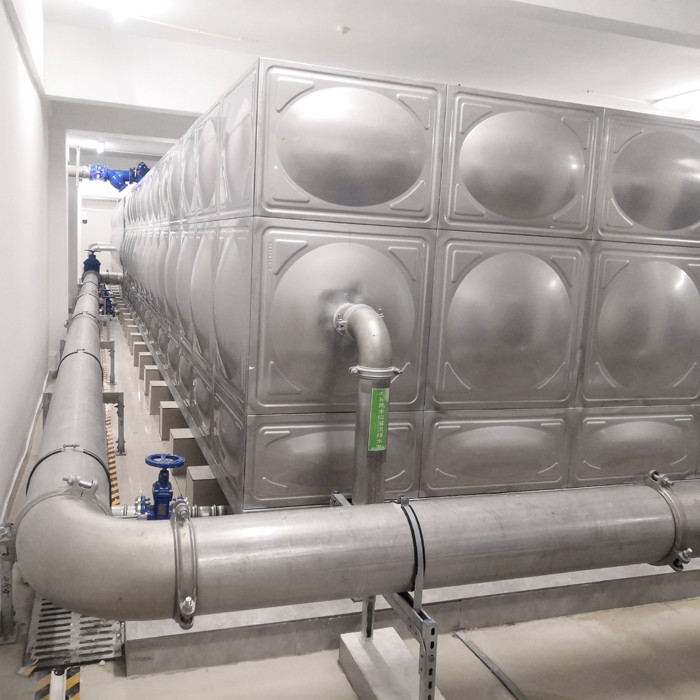

3. 装配式不锈钢水箱：地下室储水主体，模块化不锈钢箱体，大容量蓄水保障应急用水；

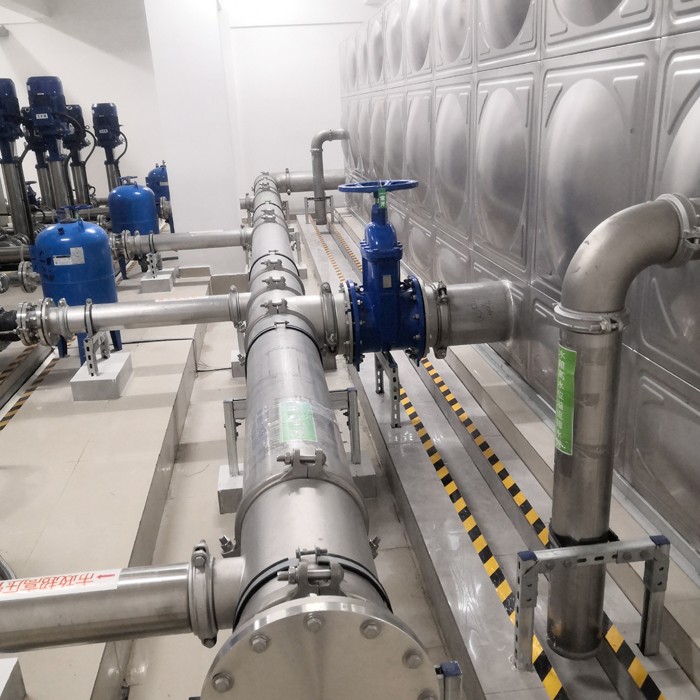

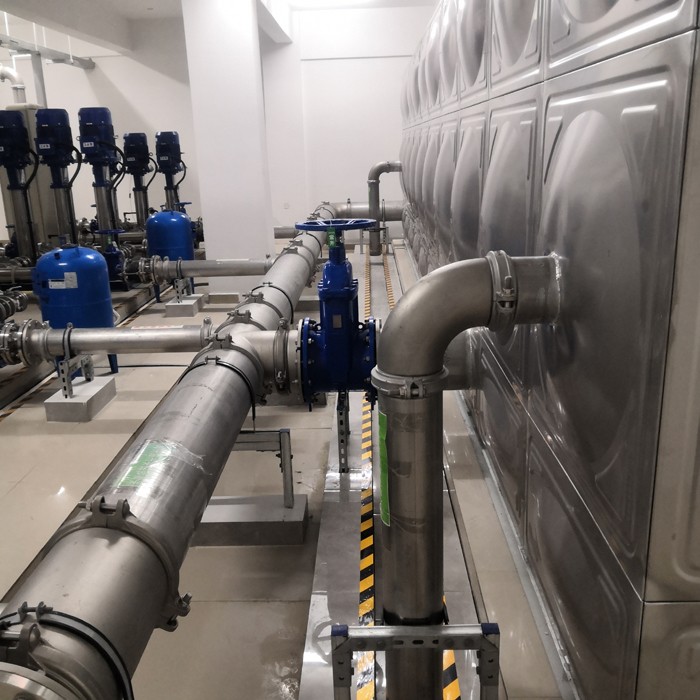

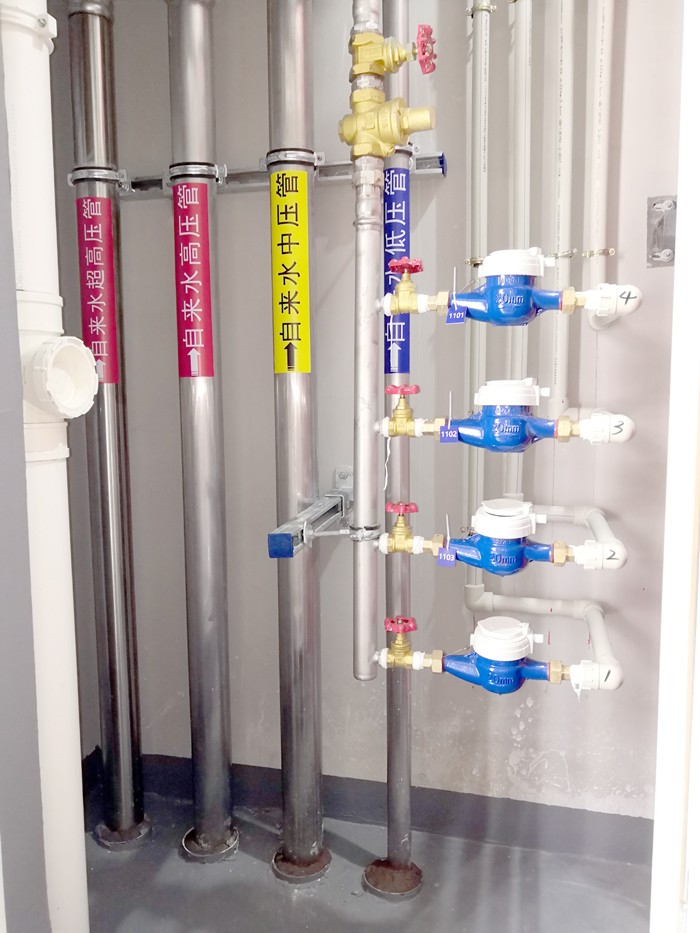

4. 阀门管路系统：不锈钢输水管道、各类水利阀门、抗震支吊架、楼层入户分水管道，构建完整稳定输水网络。

六、适用同类场景

       超高层住宅小区、商住综合体、产业园、校园等大中型建筑二次供水新建、老旧供水系统升级改造项目。

七、企业配套服务

       武汉鑫鹏给排水自动化设备有限公司可根据建筑户数、楼层高度、现场泵房工况，定制匹配供水方案、设备选型、图纸设计，同时提供现场安装调试、后期巡检维保、老旧供水控制柜升级改造等配套服务。
