一、项目概况

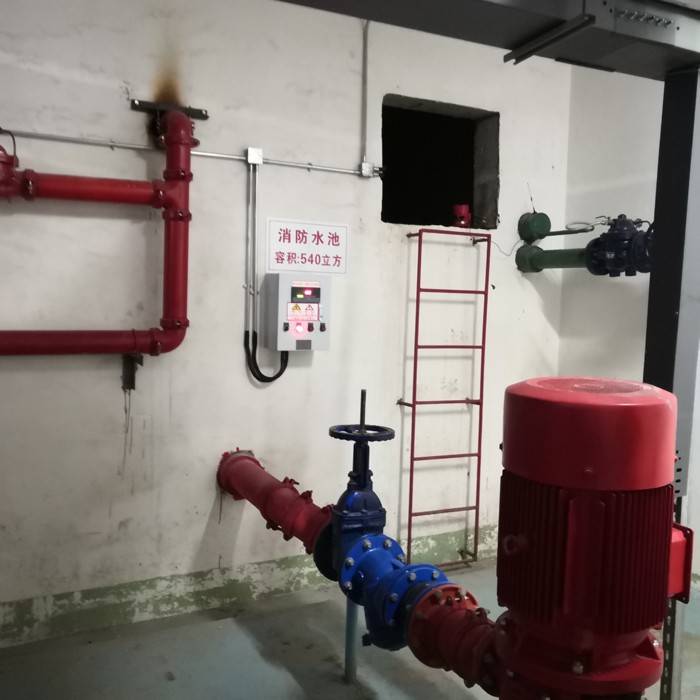

       武汉烽火科技集团园区内共有 4 处消防储水点位需要进行本地和远程消防中控室实时水位显示，并实现高水位、低水位异常时声光报警提示，需要监控点位分别为停车场地下消防水池、3 号楼屋顶消防水箱、1 号楼负二楼消防水池、1 号楼屋顶高位水箱。 消防储水设施水位稳定是建筑消防安全的基础保障，以往人工巡检模式存在巡查频次有限、水位发现滞后、溢水缺水隐患无法提前预警、多点位水位无法集中查看等问题，一旦出现水位异常，极易引发水箱溢水、消防供水不足、地下室积水淹泡设备等安全隐患。 为实现 4 处点位水位精细化管控，项目由武汉鑫鹏给排水自动化设备有限公司搭建的本地就地实时监测水池水位高度 + 远程消防中控室远程集中可视化监控一体化液位监测系统，配套高低液位声光预警机制，全天候自动值守，保障园区消防储水长期稳定合规。

二、项目建设需求

1.       就地监测需求：4 处水池、水箱点位独立设置本地监测箱体，现场实时直观展示当前液位数值，液位触及超高、超低阈值时，本地箱体立刻声光报警提醒现场巡检人员；

2.       远程集中管控需求：4 个点位液位数据统一传输至园区消防监控中心，中控室内可同步查看全部点位实时水位数值，远程同步接收高低液位预警信号；

3.       稳定传输需求：液位传感器采集压力信号标准化转换，线路稳定传输数据，系统长期连续自动化运行，无需人工持续值守；

4.       安全防护需求：设备适配潮湿地下室、楼顶等多种安装环境，电气箱体具备安全警示防护，非专业人员误操作可有效规避，设备运行安全可靠。

三、项目设备配置清单

四、系统工作原理

1.       4 支投入式液位传感器SMCY-05 分别布设至 4 个消防储水点位水体中，依靠液体静压采集水位数据，统一换算为行业通用 4~20mA 电流信号，传输至对应点位的 SMCY-II 本地液位报警控制柜；

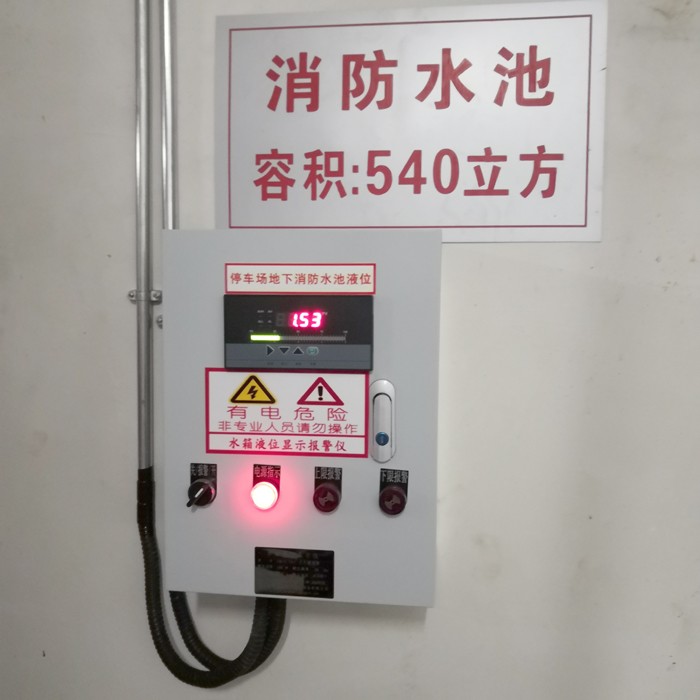

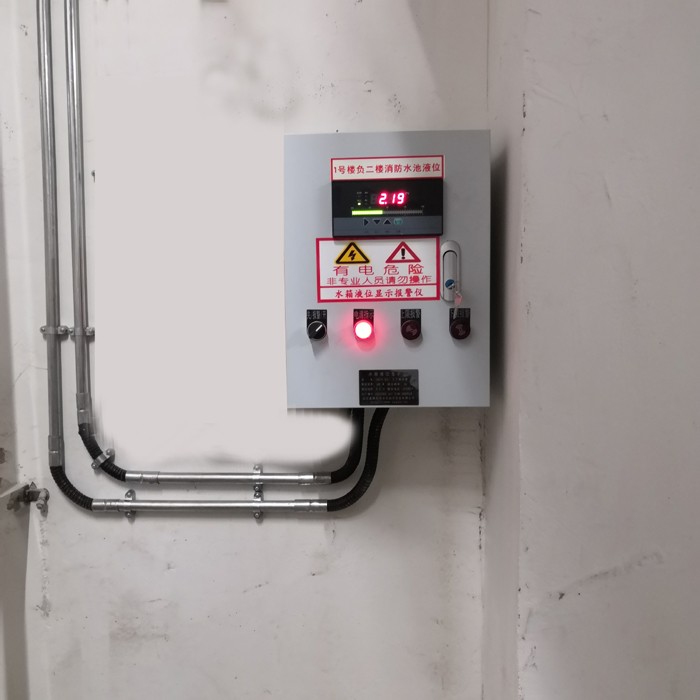

2.       就地控制柜完成信号解析，数字化展示当前液位数值，当水位达到预设超高、超低阈值时，箱体自动触发声光报警，完成现场预警；

3.       各点位本地控制柜通过 RVVP 屏蔽通讯线缆，将实时液位、报警状态同步上传至消防监控中心 SMCY-IV 综合液位数据采集柜；

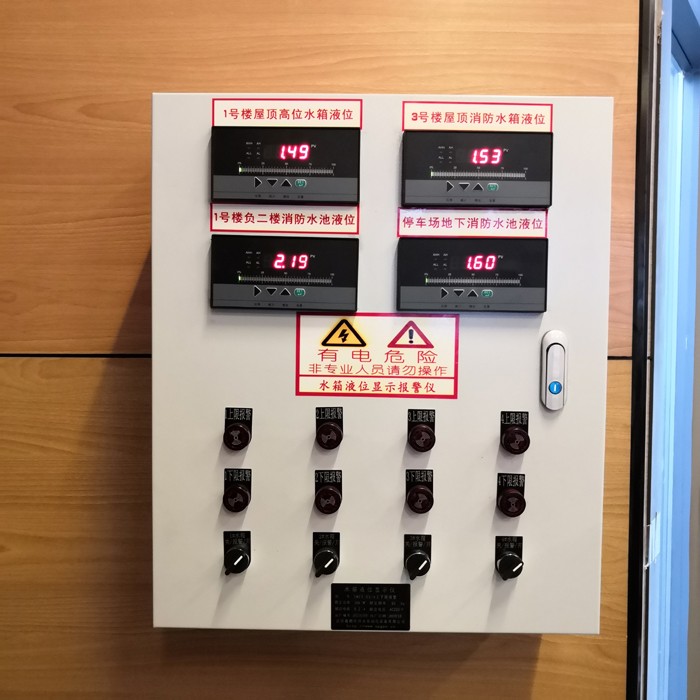

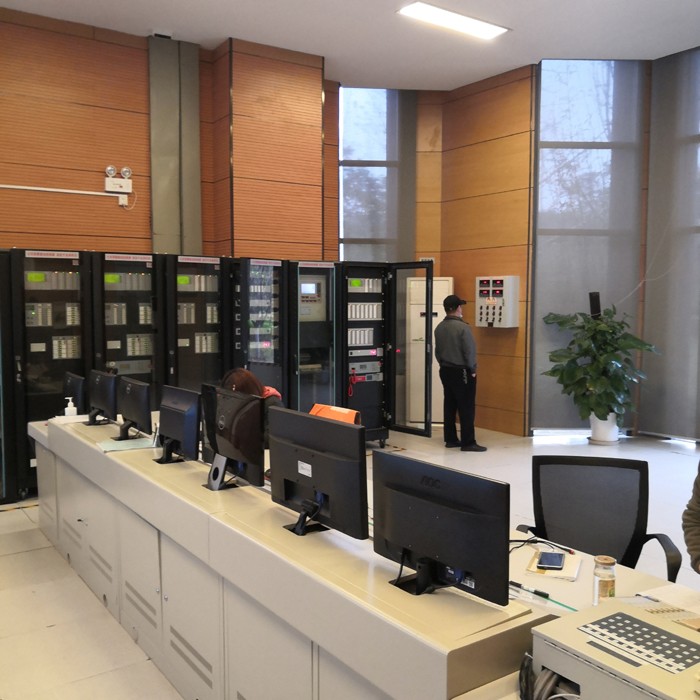

4.       中控采集柜汇总四路数据，在监控室箱体集中动态展示全部点位水位，任意点位触发液位异常时，监控中心同步接收预警信号，管理人员足不出户即可掌握全园区消防储水工况。

五、项目落地成效

1. 全天候自动化值守，大幅降低人力巡检成本

    整套液位监测系统全自动闭环运行，无需人员定点值守巡查，替代传统人工定点巡检模式，仅需日常简单设备巡检维护，大幅缩减消防运维人力投入。

2. 双端预警防护，从源头规避储水安全隐患

     现场本地箱体 + 中控远程双重报警机制，水位超标瞬间同步预警，可提前处置缺水、溢水问题：

•         高位水箱超高预警，及时关停补水，杜绝楼顶水箱溢水渗水，保护建筑吊顶、墙面与线路；

•         超低液位预警，及时启动补水作业，保证消防水池、高位水箱储水量时刻符合消防规范，杜绝火灾应急供水不足风险；

•         地下室水池高液位预警，提前预判积水风险，有效防范地下室积水浸泡机电、消防设备等财产损失。

3. 集中可视化管控，运维管理高效便捷

       所有点位水位数据在消防监控中心统一呈现，运维人员可实时动态查看全园区消防储水状态，水位变化一目了然，日常消防台账整理、消防检查核验工作更加便捷高效。

4. 节能降耗，长效节约水电资源

       精准的液位管控可避免无效持续补水、溢水浪费水资源，同时减少水泵频繁启停，延长补水设备使用寿命，长期运行下有效节约水电能耗。

六、项目总结

       本次烽火科技集团消防液位监控项目，依托标准化液位传感、就地报警、远程集中采集整套解决方案，落地 4 点位消防储水一体化监测体系。系统兼顾现场就地管控与中控远程统筹，预警及时、运行稳定、运维简单，既满足建筑消防规范对储水设施常态化监测要求，又从管理层面优化园区消防运维模式，该方案可广泛适配写字楼、产业园区、商业综合体、厂区等多场景消防水池、高位水箱液位监测改造项目。
